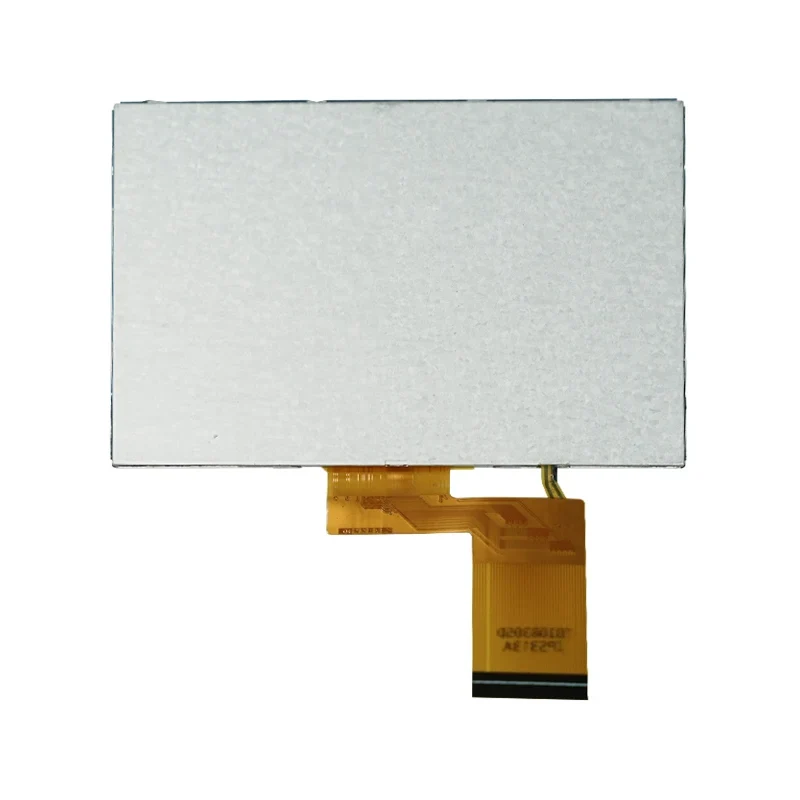

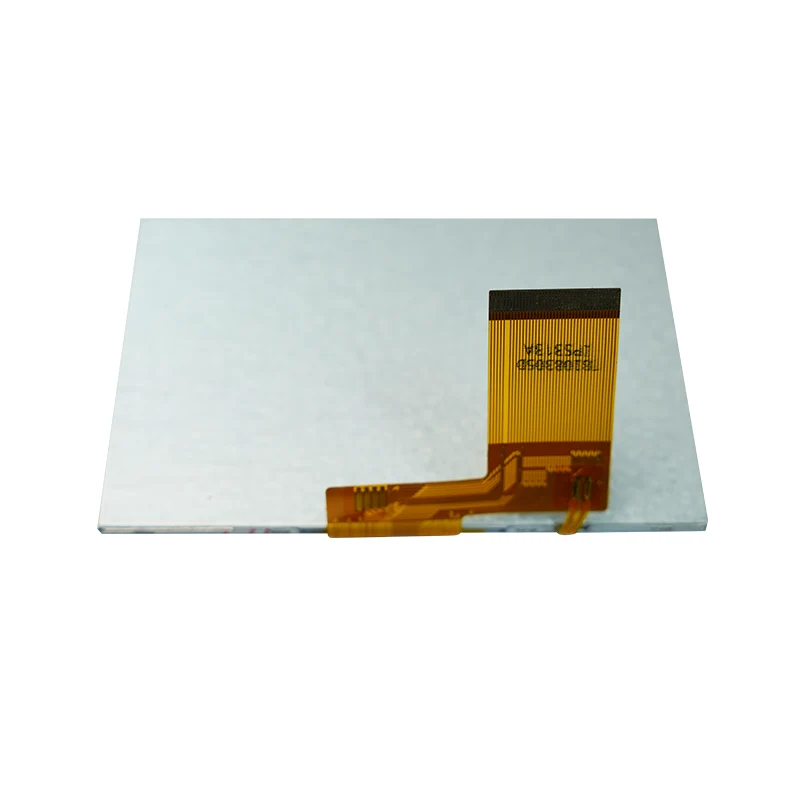

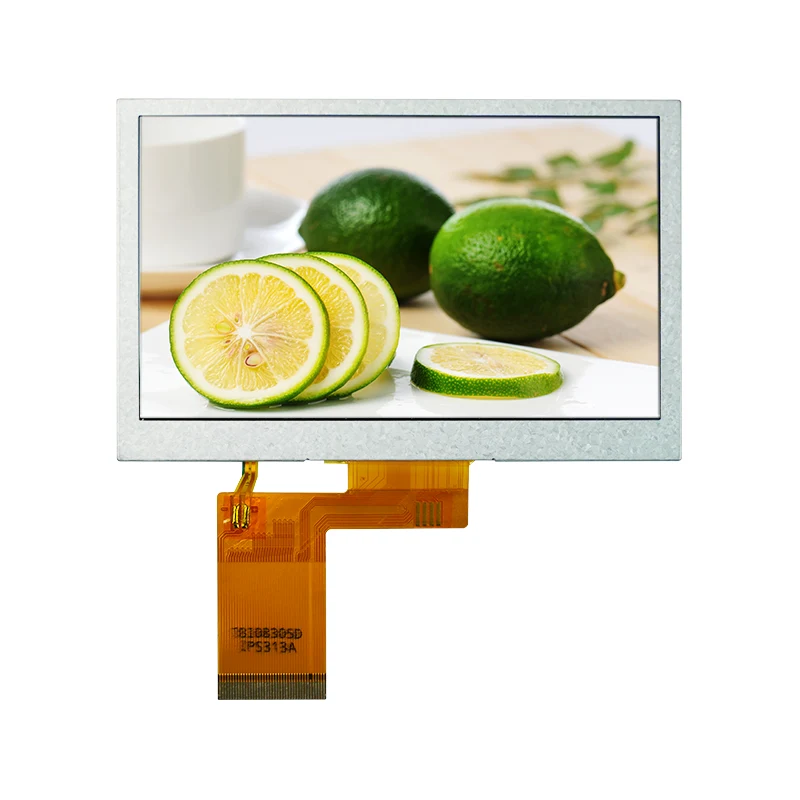

4.3' предавателен IPS цветен TFT LCD дисплей модул

Основни функции

• Дисплей с висока яркост: Типична яркост от 500 cd/m² (минимум 450 cd/m²), осигуряваща ясна видимост дори при силна околна светлина.

• Широкотемпературна работа: Поддържа работен температурен диапазон от -20°C до 60°C, подходящ за индустриална среда.

• Широки ъгли на видимост: Типичен хоризонтален зрителен ъгъл от 70° и вертикален зрителен ъгъл от 45°–60°, което позволява удобно гледане от различни ъгли.

• Бърза реакция: Типично време за реакция от 20 ms, идеално за показване на динамични изображения.

• Енергоспестяващ дизайн: Работи при ниско напрежение от 3,2 V с оптимизирана ефективност за бялата LED подсветка.

Спецификация на Tianfu персонализиран 4.3' предавателен IPS цветен TFT LCD дисплей модул

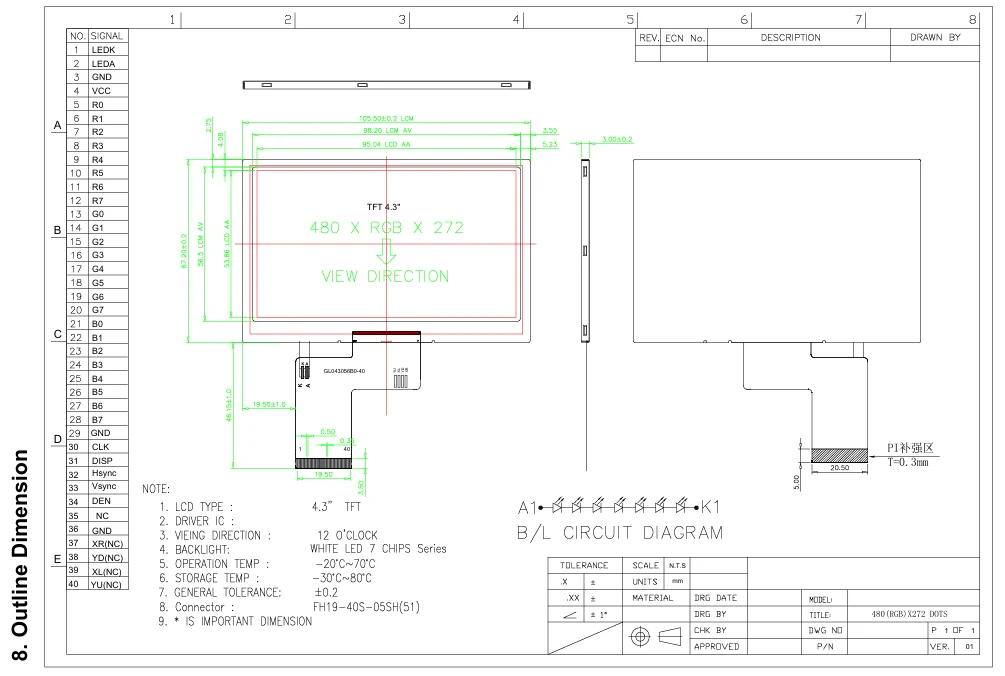

Tianfu 4.3’ Transmissive IPS цветен TFT LCD дисплей Подробности за модула

4.3' предавателен IPS цветен TFT LCD дисплей модул се използва в различни области, както следва:

Индустриална автоматизация и управление

• Индустриални HMI панели: Мониторинг на производствената линия, дисплей за състоянието на оборудването

• Инструменти за тестване и измерване: Осцилоскоп, интерфейси за показване на спектрален анализатор

• PLC контролни терминали: Интерфейси човек-машина за системи за фабрична автоматизация

Автомобилни и транспортни системи

• Навигационни дисплеи в автомобила: Следпродажбени навигационни екрани за автомобили

• Информация за обществен транспорт: системи за пристигане на автобусни спирки, терминали за продажба на билети

• Инструменти за строителни машини: Багер, кран операторски панели

Медицинско и здравно оборудване

• Преносими медицински изделия: Монитори, дисплеи за диагностична апаратура

• Терминали за наблюдение на здравето: интерфейси на обществени здравни устройства

• Лабораторни инструменти: Екрани за показване на данни за аналитични инструменти

Умен дом и IoT

• Интелигентни контролни панели: Сензорни интерфейси за домашни системи за централно управление

• Дисплеи за наблюдение на сигурността: Екрани за изграждане на домофонна система

• Интерфейси на интелигентни уреди: Хладилници от висок клас, контролни панели за пералня

Търговско и дребно оборудване

• POS системи: Терминални дисплеи за търговия на дребно

• Екрани с рекламна информация: Малки приложения за цифрово обозначение

Оценка на нашия клиент: Индустриален термостатен панел

Производител на промишлено оборудване прие този модул като интерфейс на дисплея за тяхната система за контрол на температурата. Той работи стабилно повече от 2 години в среда на хладилно съхранение при -10°C, без влошаване на яркостта. Ъгълът на гледане отговаря на изискванията за многоъгълно наблюдение.

Q1: Какви са изискванията за захранване за този 4,3-инчов TFT модул?

О: Модулът изисква две захранвания: 1) 3.2V (типично) за логическата секция; 2) 12–16V за LED подсветка, с типична стойност 14V. Токът на подсветката е приблизително 40mA. Препоръчително е да използвате стабилен DC-DC преобразувател, за да избегнете колебанията на напрежението, които влияят на работата на дисплея.

Q2: Може ли модулът да работи нормално в среда с ниска температура?

О: Да, този модул е ​​преминал строги тестове и може да работи нормално в температурен диапазон на околната среда от -20°C до 60°C. В среда с ниска температура първоначалното време за стартиране може леко да се удължи (приблизително 1–2 секунди), но производителността на дисплея не се влияе. Температурният диапазон на съхранение е от -20°C до 70°C.

Q3: Какви са характеристиките на ъгъла на видимост на модула? Кои монтажни позиции са подходящи?

О: Този модул приема ъгъл на гледане от 12 часа, с типичен хоризонтален зрителен ъгъл от 70° и вертикален зрителен ъгъл от 45°–60°. Подходящ е за монтаж на ниво позиция с или малко над очите на наблюдателя. За приложения, изискващи многоъгълно гледане, се препоръчва да регулирате ъгъла на инсталиране или да изберете модел с други спецификации на зрителния ъгъл.

В4: Времето за реакция от 20 ms поддържа ли възпроизвеждане на видео?

О: Типичното време за реакция от 20 ms (максимум 30 ms) може да поддържа повечето сценарии на приложения, включително актуализации на данни, превключване на GUI и възпроизвеждане на видео със стандартна разделителна способност. За високоскоростно видео с движение или приложения за игри се препоръчва да изберете специален модел с по-кратко време за реакция.

Q5: Каква е продължителността на живота на модула и влошаването на фоновото осветление?

О: При номинални условия на работа, модулът е проектиран да има живот от над 30 000 часа. Намаляването на яркостта на LED подсветката обикновено е по-малко от 10% в рамките на 10 000 часа. Препоръчително е да избягвате работа при максимална яркост за продължителни периоди, за да удължите живота на подсветката.

Q6: Поддържа ли функция за докосване?

О: Този модел е модул само за дисплей и не интегрира сензорна функционалност. Ние обаче можем да предоставим съвпадащи резистивни или капацитивни компоненти на сензорен екран и да помогнем с процеса на ламиниране. Сензорният екран трябва да бъде закупен и интегриран отделно.

Примерна политика за доставка

Наличност на проби: Мостри от малки партиди от 1–10 броя са налични за оценка и тестване от страна на клиента.

Включена документация: Всеки примерен пакет включва:

• Пълен лист с данни за продукта

• Механични чертежи (CAD файлове в DXF/STEP формати)

• Дефиниции на изводите и схема на електрическо свързване

• Препоръчително време за инициализация и код за конфигурация на регистъра

• Указания за безопасна работа и ESD защита

Примерни препоръки за оценка

Преди да поискате проби, моля, уверете се, че вашият технически екип има следните възможности:

• Възможност за задвижване: Възможност за осигуряване на 3.2V логическа мощност и 12–16V мощност на LED подсветка за модула

• Съвместимост на интерфейса: Системната дънна платка може да побере FH19‑40S‑0.5SH(51) 40‑пинов конектор или еквивалентно адаптерно решение

• Поддръжка на сигнали: Основният контролен чип може да извежда RGB 24-битови или 16-битови паралелни интерфейсни сигнали

• Термични съображения: Запазено достатъчно място за разсейване на топлината във вашето устройство

🔧 Обхват на професионална техническа поддръжка

Основна техническа поддръжка (осигурява се безплатно)

Ние предлагаме следната професионална техническа поддръжка, свързана с LCD модули, на директни клиенти:

1. Консултации за спецификации и интеграция

• Интерпретация на електрическите характеристики на модула и препоръки за проектиране на захранване

• Анализ на механична инсталация и структурна съвместимост

• Ръководство за процесите на запояване на съединители и сглобяване на кабели

• Препоръки за оценка на адаптивността към околната среда (температура/влажност).

2. Техническа документация на драйвера IC

• Пълен лист с данни за IC драйвера ILI6485

• Подробна конфигурация на регистъра и примери за инициализираща последователност

• Анализ на времеви параметри на интерфейса и препоръки за съвпадение

• Референтна схема за цветова гама корекция

3. Ръководство за настройка на оптичната производителност

• Методи и стандарти за изпитване на равномерност на яркостта

• Предложения за оптимизиране на характеристиките на зрителния ъгъл при реални инсталации

• Насоки за настройка за контраст и цветова ефективност

• Схеми за тестване и оценка на времето за реакция

4. Поддръжка за проверка на надеждността

• Препоръчителни условия и цикли на изпитване за изгаряне

• Дизайн и препоръки за ESD защита

• Методи за изпитване на температурен цикъл

• Ключови точки за дългосрочна оценка на експлоатационната надеждност

Отговор от техническата поддръжка

• Време за реакция: На техническите запитвания се отговаря в рамките на 24 часа в работни дни

• Методи за комуникация: Поддръжка чрез имейл, телефон и онлайн срещи за задълбочен технически обмен

• Документация: Всички технически документи са предоставени на китайски и английски език

• Библиотека с често задавани въпроси: Библиотека с решения за общи проблеми с интеграцията е създадена за справка от клиенти
