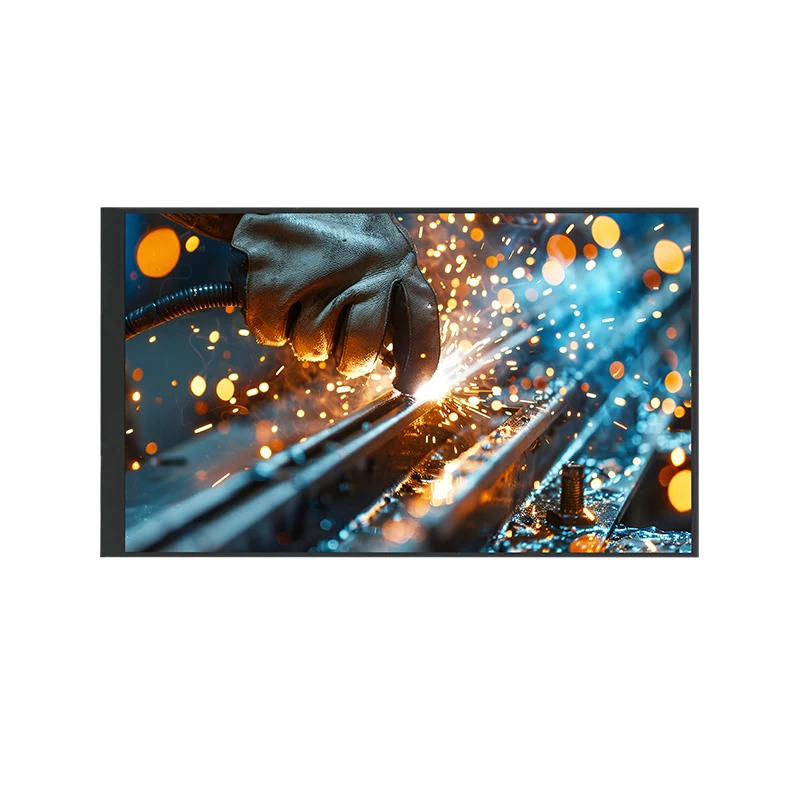

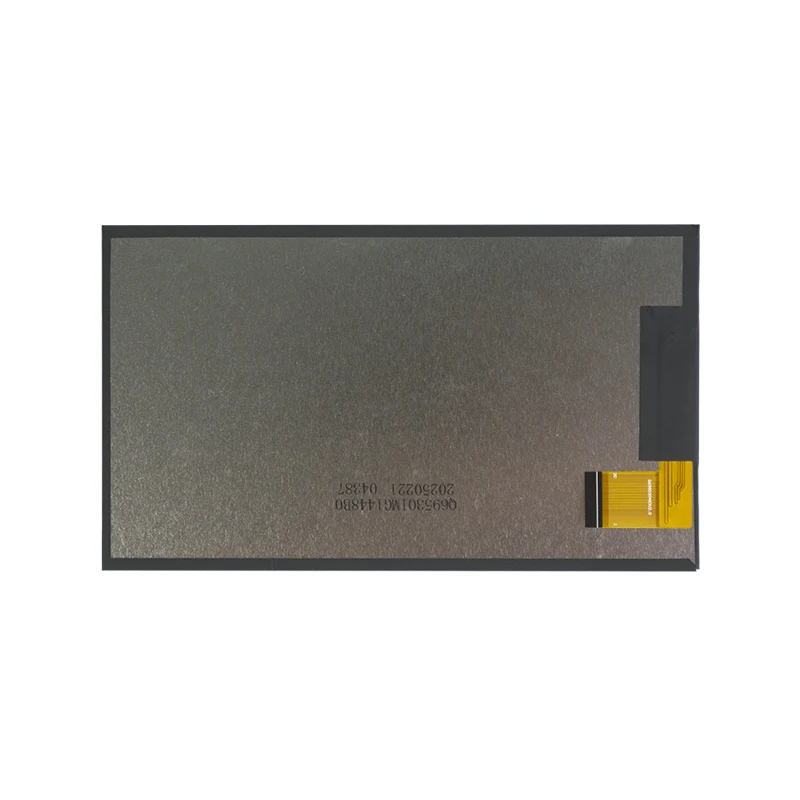

6,95' широкотемпературен цветен TFT LCD дисплей модул

Основни характеристики и сценарии за приложение

• Визуални изображения с висока разделителна способност: WVGA разделителна способност (600 × RGB × 1024) предоставя резки, детайлни изображения.

• Широки ъгли на видимост и стабилен дисплей: IPS технологията осигурява 85° всепосочен зрителен ъгъл, поддържайки постоянен цвят и контраст.

• Силна адаптивност към околната светлина: Типична яркост от 350 cd/m², съчетана с контрастно съотношение 700:1, осигурява отлична видимост на закрито и полу-открито.

• Широки области на приложение: индустриални интерфейси човек-машина (HMI), дисплеи за медицинско оборудване, преносими инструменти за тестване, интелигентни домашни контролни панели, търговски терминали и IoT дисплейни модули.

Основна продуктова стойност

Ние предоставяме на производителите на устройства plug-and-play, стабилен и надежден дисплей модул. Това помага за съкращаване на циклите на разработване на продукта, намаляване на сложността на управлението на веригата за доставки и осигуряване на дълготрайно, ясно визуално взаимодействие дори при тежки условия на околната среда.

Tianfu Customized 6.95' Wide Temp Color TFT LCD Display Module Specification

Tianfu 6.95' Wide Temp цветен TFT LCD дисплей Подробности за модула

Ние разбираме суровата природа на промишлените приложения и 6,95-инчовият цветен TFT LCD дисплей с широка температура се придържа към стандартите за високо качество през целия дизайн, избор на материали и производствени процеси.

• Стриктно производствено тестване: Всеки модул се подлага на тестване при включване, тестване на сигнала, проверки за еднородност на цветовете и инспекция на пикселни дефекти (в съответствие със стандартите за цялата индустрия), преди да напусне фабриката.

• Сертифициране на ключови компоненти: ИС на основните драйвери, светодиодите за задно осветяване и други критични компоненти се доставят от добре известни марки, за да осигурят дългосрочно стабилно снабдяване и постоянна производителност.

• Валидиране на адаптивността към околната среда: Модулът е проверен да работи стабилно в определения широк температурен диапазон, като отговаря на изискванията на повечето индустриални и търговски среди.

• ESD защита: Дизайнът на веригата включва основни мерки за ESD защита. Препоръчваме на клиентите да добавят съответна защита в своите продуктови проекти на системно ниво.

Декларация за съответствие

Този продукт е в съответствие с ограниченията на директивата RoHS за опасни вещества. Производството се извършва стриктно в съответствие със сертифицираната система ISO9001. Ние можем да помогнем при предоставянето на съответните декларации за съответствие и документи за техническа поддръжка въз основа на специфичните изисквания на клиента за проекта.

Услуги за персонализиране и поток на процеси

Стандартни продукти и персонализиране

Ние предлагаме този 6,95-инчов цветен TFT LCD дисплей с широка температура като стандартен продукт, за да осигурим бърза поддръжка на проби и стабилно доставяне на масово производство. В същото време ние разбираме, че вашият продукт може да изисква уникален дизайн, така че ние предоставяме гъвкави услуги за персонализиране:

Оптично персонализиране: Регулирайте яркостта (до 500 cd/m² или по-висока), цветната температура и обработката на повърхността (против отблясъци, висок гланц и др.).

Адаптиране на интерфейс и щифтове: В рамките на осъществимостта на хардуерния дизайн можем да договорим корекции на дължината на FPC, позицията на интерфейса и дефинициите на щифтовете.

Структурно персонализиране: Осигурете дизайн на пластмасова или метална рамка, за да пасне на корпуса на вашето устройство и метода на инсталиране.

Затъмняване на фоновото осветление: Поддържа PWM затъмняване, с регулируеми честотни диапазони на затъмняване, налични при поискване.

Процес на сътрудничество

Анализ на нуждите → Оценка на решение и оферта → Тестване на проби → Потвърждение на дизайна → Пробно производство на малки партиди → Масова доставка и проследяване на качеството

Разполагаме с професионален екип от FAE (инженер по полеви приложения), който да ви предостави пълна техническа поддръжка на процеса от първоначалния подбор до внедряването в масово производство.

Q1: За какви продукти е подходящ основно този дисплей?

О: Този 6,95-инчов WVGA IPS дисплей е идеален за промишлено контролно оборудване (HMI), медицински инструменти за наблюдение, преносими смарт терминали, ръчни скенери за баркод, интелигентни шкафчета и павилиони за самообслужване. Той е специално проектиран за приложения, изискващи баланс между надеждност на дисплея, широки ъгли на видимост и рентабилност.

В2: Интерфейсът е MIPI DSI, но основният ми контролен чип използва RGB или LVDS. Може ли все още да се използва?

О: Да, ще ви е необходим мостов чип (като решения от DragonTrail или Realtek), за да конвертирате MIPI DSI в RGB или LVDS. Ние можем да предоставим препоръки за подходящи мостови чипове или референтни проекти за зрели адаптерни платки, за да ви помогнем да завършите системната интеграция бързо.

Q3: Мога ли да поискам проби за тестване?

A: Да. Предлагаме примерни покупки за потенциални клиенти с ясни изисквания към проекта. Моля, свържете се с нас чрез нашите бизнес канали, като предоставите информация за вашата компания, преглед на проекта и нужди от тестване и ние ще уредим това възможно най-скоро.

Q4: Работната температура е от -10°C до 60°C. Може ли да се използва в по-студена или по-гореща среда?

О: Този диапазон е гарантираната работна температура за нормална работа. Ако вашата среда на приложение надхвърля този диапазон (напр. външно оборудване в студени региони), можем да оценим персонализирана широкотемпературна версия (например разширена до -30°C~80°C), въпреки че това може да включва корекции на материалите и разходите.

В5: При яркост от 350 нита, вижда ли се на открито на слънчева светлина?

A: 350 cd/m² е типично за приложения на закрито. За видимост на слънчева светлина на открито препоръчваме екран с висока яркост от 800 cd/m² или повече, съчетан с технология за оптично свързване за намаляване на отраженията. Можем да предоставим опции за персонализиране с висока яркост.

Q6: Какъв е приблизителният живот на панела?

О: При определени електрически и температурни условия продължителността на живота на подсветката (времето, докато яркостта намалее до 50% от първоначалната стойност) обикновено е над 30 000 часа. Действителната продължителност на живота е тясно свързана с работната среда, дизайна на разсейване на топлината и задвижващия ток.

Q7: Предоставяте ли техническа поддръжка, като драйвери или код за инициализация?

A: Да. Предоставяме на купувачите основни спецификации, времеви диаграми на интерфейса, препоръчани схеми на вериги и примери за код за инициализация за IC драйвера. За сложни технически проблеми нашият екип от FAE ще осигури професионална поддръжка.

Q8: Какво е минималното количество за поръчка (MOQ) и какво е времето за изпълнение?

A: MOQ за стандартните модели обикновено е 500-1000 единици, в зависимост от структурата на поръчката. Стандартното време за изпълнение за масово производство е приблизително 4-6 седмици. За спешни проби или малки партиди разполагаме с бърз процес за договаряне. MOQ и сроковете за изпълнение на персонализирани продукти трябва да бъдат оценени въз основа на специфични изисквания.
