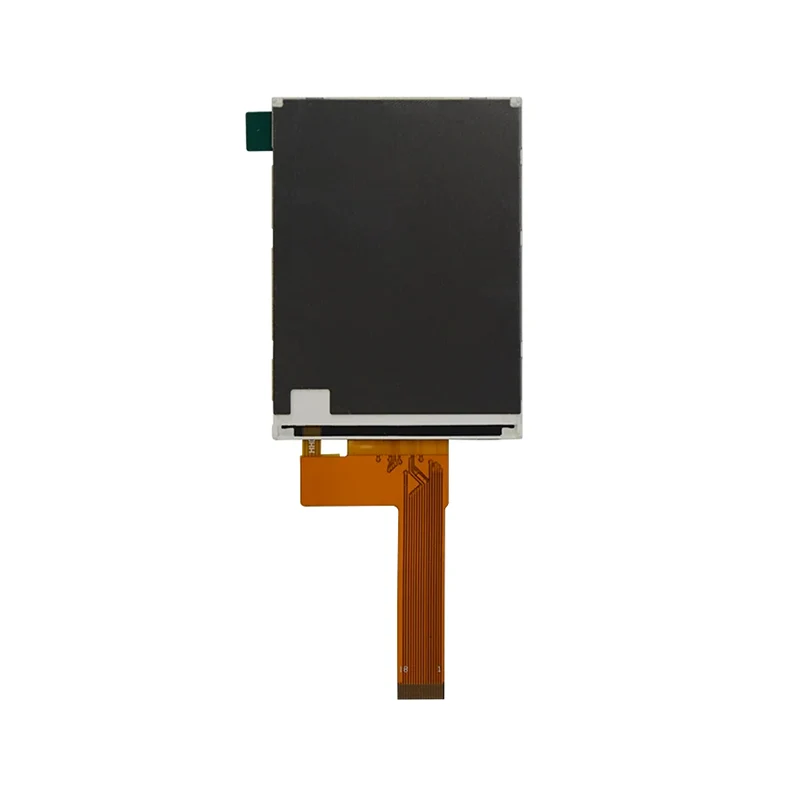

2,7-инчов графичен стандартен TN TFT LCD екранен модул

2,7-инчов графичен стандартен TN TFT LCD екранен модул се използва предимно в промишлени и интелигентни домашни LCD дисплеи. като:

1. Индустриален ръчен терминал

Индустриални преносими компютри: Персонализирани LCD дисплеи за PDA/баркод скенери

Издръжливи LCD дисплеи | Перфектен за промишлени детектори и терминали за данни

Усъвършенствани LCD дисплеи за инвентарни скенери и преносими принтери

Висококачествени дисплеи – създадени за индустриални преносими устройства

2.Умен дом

Контролни панели за интелигентен дом | Персонализирани разширени LCD решения

Устойчиви LCD дисплеи за кафемашини, роботи прахосмукачки и фурни

Интелигентни домашни дисплеи – висококачествени и персонализирани

Подробности

Спецификация на Tianfu персонализиран 2.7' графичен стандартен TN TFT LCD екран модул

Изживяване с приложения в реалния свят от Tianfu: перспектива от производител на мобилни терминали за данни

"При разработването на новото поколение индустриален PDA, този 2.7" графичен стандартен TN TFT LCD екранен модул стана нашият най-добър избор. Неговата подсветка с висока яркост (ние персонализирахме версията с 500 cd/m²) и обработката против отблясъци напълно решиха проблема с трудното разпознаване на съдържанието на екрана при силна външна светлина.“

„Широкоекранното съотношение 960 × 240 е много съвместимо с логиката на взаимодействие на мобилните терминали за данни: хоризонталното пространство е достатъчно за пълно показване на баркодове и номера на товарителници, докато вертикалното оформление идеално пасва на класическия UI дизайн на „област за показване на информация + долни фиксирани бутони“, което позволява ефективна работа в компактно пространство.“

"Характеристиката за ниска консумация на енергия на SPI интерфейса директно подобрява живота на батерията на терминала. С логическа консумация на енергия от само 8 mA за модула, комбинирана с нашата собствено разработена стратегия за контрол на градирането на фоновото осветление, общият живот на батерията на устройството е увеличен с приблизително 18% при сценарии на непрекъснато сканиране."

„Стабилността при широка температура (-20°C до +70°C) и механичната надеждност на модула са преминали през нашите строги тестове, включително цикличност при високи и ниски температури и тестове за падане от 1,2 метра, отговаряйки напълно на изискванията за издръжливост в индустриални среди.“

Целенасочена оптимизация и поддръжка

Ние предлагаме подобрени решения за такива приложения:

Ексклузивни характеристики: Подобрен драйвер за подсветка (поддържа PWM затъмняване/бързо събуждане), докосване с ръкавици, дизайн против смущения и комплект за енергоспестяващ режим.

Персонализиране на индустрията: Налични са персонализирани версии, оптимизирани за сценарии като експресна логистика, складиране на хладилна верига и проверки на открито.

Бърза поддръжка: Осигурете съвместими референтни проекти с основни сканиращи машини, инструменти за тестване на производствени линии и дългосрочна гаранция за доставка.

Отзиви от клиенти

"През последните 18 месеца сме използвали кумулативно повече от 35 000 единици от този модул в три от нашите терминални продукти. Това, което ни удовлетворява най-много, е отличната последователност на партидите и изключително бързият отговор на техническата поддръжка, които осигуряват солидна гаранция за нашето широкомащабно производство и поддръжка след продажбата. Tianfu е надеждна и персонализирана LCD фабрика, ние винаги им се доверяваме."

Tianfu 2.7' TFT LCD екран модул Приложение

Tianfu Водещо време

ЧЗВ

Q1: Как да избирам между SPI и RGB интерфейси?

О: Двата интерфейса отговарят на различни изисквания на приложението:

SPI интерфейсът разполага с малък брой пинове (обикновено 3–4 линии за данни), идеални за сценарии, при които ресурсите на MCU щифтове са ограничени и изискванията за честота на опресняване са ниски, като показване на статични изображения или бавно актуализиране на данни.

RGB интерфейсът позволява паралелно предаване на данни с по-висока честота на опресняване, подходящ за показване на динамично съдържание, видеоклипове или бързо променящи се графики, но изисква повече пин ресурси.

В2: Защо подсветката изисква сравнително високо напрежение от 8,7–10,2 V?

О: Този модул използва дизайн на подсветка с множество светодиоди, свързани паралелно. Изискване за относително високо напрежение обикновено означава, че подсветката се състои от множество светодиоди, свързани последователно, които могат да осигурят еднаква и достатъчна яркост. При реална употреба е необходима специална драйверна верига за подсветка; не може да се свърже директно към 3.3V логическо захранване.

Въпрос 3: Работният температурен диапазон на модула отговаря ли на изискванията за индустриално приложение?

A: Да. Работният температурен диапазон от -20°C до +70°C покрива изискванията на повечето индустриални среди. За по-екстремни среди (като силен студ на открито или работилници с висока температура), можем да предоставим широкотемпературна версия (изисква се персонализиране), която отговаря на специалните изисквания от -40°C до +85°C.

Въпрос 4: Работният температурен диапазон на модула отговаря ли на изискванията за индустриално приложение?

A: Да. Работният температурен диапазон от -20°C до +70°C покрива изискванията на повечето индустриални среди. За по-екстремни среди (като силен студ на открито или работилници с висока температура), можем да предоставим широкотемпературна версия (изисква се персонализиране), която отговаря на специалните изисквания от -40°C до +85°C.

Q5: Как да управлявате този дисплей? Какви периферни вериги са необходими?

О: Основната система изисква:

3.3V логическо захранване (точност ±5%)

8–10V драйверна верига за подсветка (постоянен ток 15–25mA)

MCU или дисплей контролер (поддържа SPI или RGB интерфейс)

По избор: Контролер със сензорен екран (за версии със сензорен екран)

Предоставяме пълни диаграми на референтни схеми и примерни кодове на драйвери (поддържащи платформи като STM32, ESP32 и Arduino).

Q6: Какви аспекти на персонализиране се поддържат за този екран?

О: Ние предлагаме водещи в индустрията модулни услуги за персонализиране, с основни опции за персонализиране, включително:

Интерфейс и персонализиране на ПИН

Регулирайте позицията на FPC конектора и реда на щифтовете, за да пасне на оформлението на вашата печатна платка

Персонализирайте наборите от команди на SPI интерфейса, за да съответстват на вашия основен контролен чип

Добавете I2C интерфейс за сензорни екрани или сензори за околна светлина

Оптична настройка на производителността

Заменете материалите с течни кристали с различни ъгли на видимост (IPS/FFS/TN)

Регулирайте яркостта на подсветката (допълнителен диапазон: 150–800 cd/m²)

Промяна на ъгъла на поляризатора (0°/90°/180°/270°)

Добавете повърхностни обработки, като например против отблясъци и против пръстови отпечатъци

Адаптиране на механичната структура

Регулирайте общата дебелина на модула (минимална дебелина до 1,8 mm)

Променете дължината на FPC и посоката на излизане на кабела

Добавете или намалете позициите на монтажните отвори

Адаптирайте дизайна на рамката за специфични изисквания за уплътняване

Специална адаптивност към околната среда

Версия за широка температура (-40°C до +85°C)

Версия с висока яркост за видимост на открито

Устойчив на вибрации подсилен дизайн
