7.0 'Безплатен модул за дисплей на ъгъла на гледане TFT LCD

Основни спецификации

Размер на дисплея

7.0-инчов IPS TFT-LCD

Резолюция

1024 × RGB × 600 (WVGA)

Пикселна стъпка

0,1506 (h) × 0,1432 (v) mm

Активна зона

154.21 (h) × 85.92 (v) mm

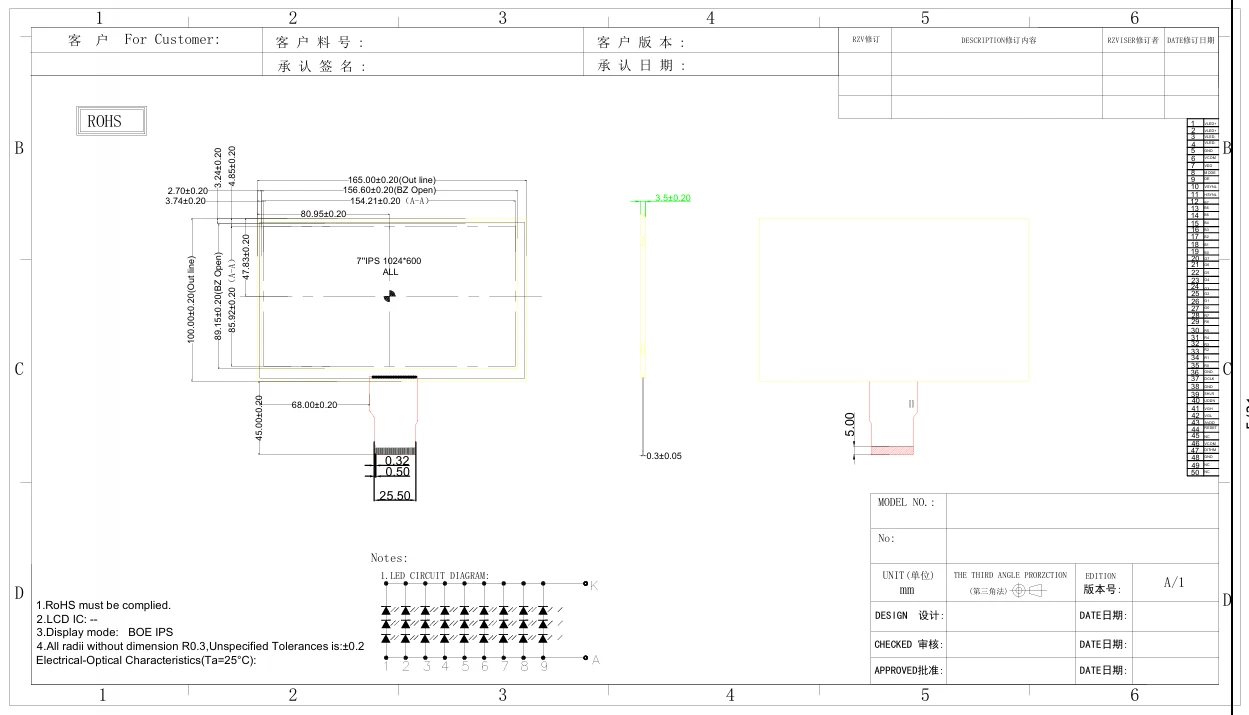

Размери на очертанията

165 (w) × 100 (h) × 3,5 (d) mm

Режим на показване

Обикновено черно (IPS технология)

Интерфейс

TTL паралелен RGB (50-пинов FPC)

Повърхностна обработка

Против отблясъци (2H/3H твърдо покритие)

Електрически характеристики

Цифрово захранващо напрежение (VDD)

3.3V (3.0–3.6V)

Аналожно захранващо напрежение (AVDD)

9.6V (9.4-9.8V)

TFT GATE Напрежение (VGH/VGL)

18V (17–19V) / -6V (-7--5V)

Текущо потребление (Тип.)

VDD: 30MA, AVDD: 35mA, VGH: 0.5mA, VGL: 1MA

Напрежение/ток на подсветката

9.6V (8.4–10.6V) / 180mA (27 LEDs)

Работна температура

-20 ° C до +70 ° C.

Температура на съхранение

-30 ° C до +80 ° C.

Оптични характеристики

Lumanance (Typ.)

450 CD/M² (Централна точка)

Коефициент на контраст (Тип.)

800: 1 (0 ° ъгъл на гледане)

Време за реакция (typ.)

25ms (Rise + Fall)

Ъгъл на гледане (h/v)

80 °/80 ° (CR> 10)

Цветна гама (NTSC)

50%

Хроматичност (бяло)

X: 0.230–0.330, Y: 0.260–0.360

Интерфейс и контрол

Тип конектор

Hirose FH12A-50S-0.55H (50-пинов FPC)

Въвеждане на данни

8-битова RGB (24-битова цветова дълбочина)

Синхронизирани режими

DE режим (по подразбиране) / HS / VS режим

Сканиране на контрола на посоката

L/r (ляво/дясно смяна)/adpn (сканиране нагоре/надолу)

Поддръжка на изтръпване

8-битова (h) или 6-битова (l) разделителна способност
