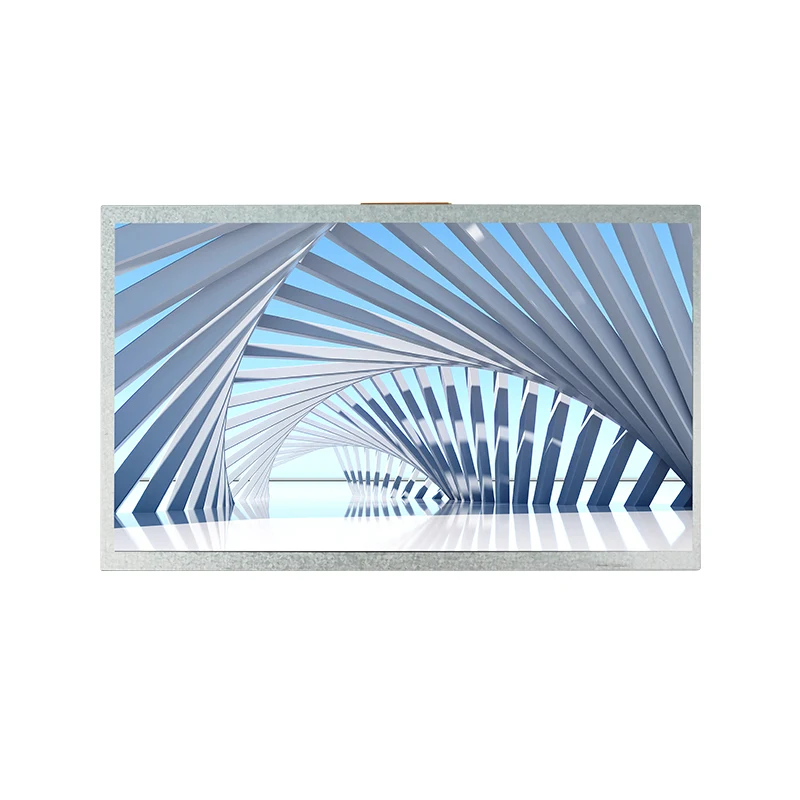

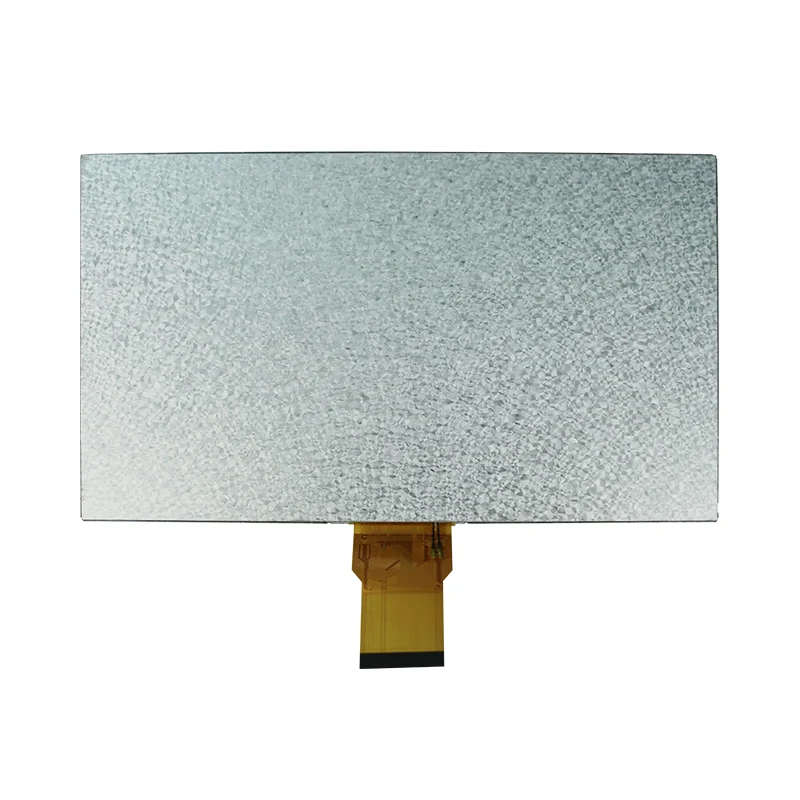

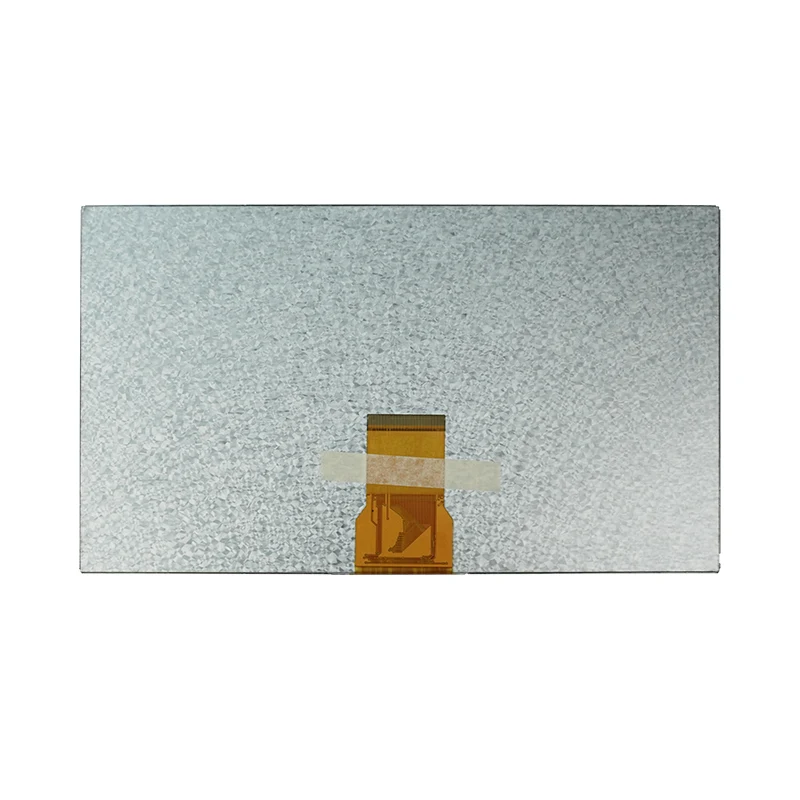

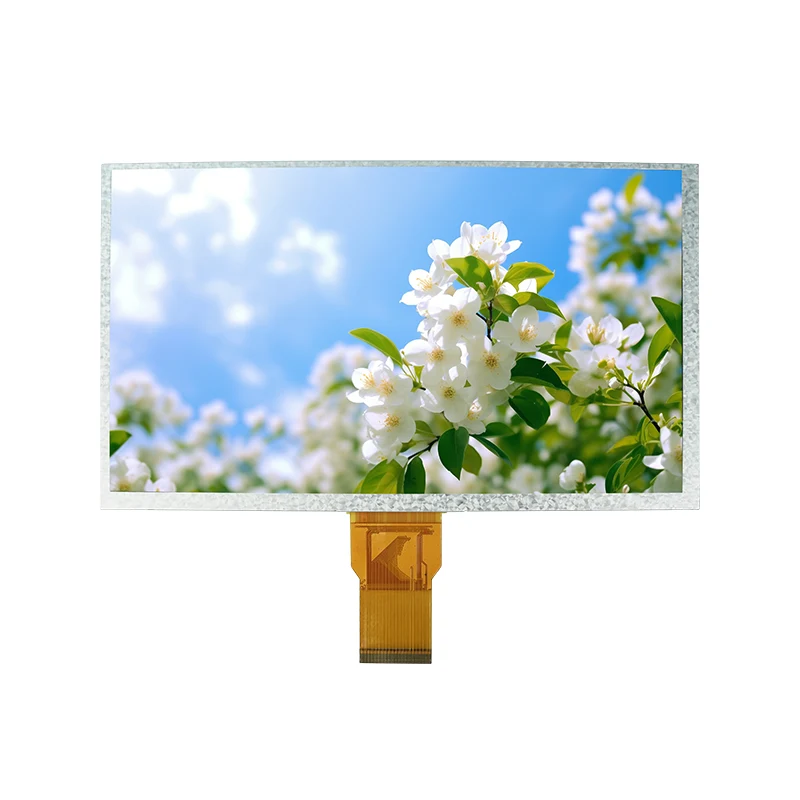

9.0' TN TFT LCD екранен модул с голяма лекота

Ключови характеристики

• Превъзходна яснота: 9,0-инчов TFT-LCD с разделителна способност 800×480 RGB-ивици и технология Normal White TN за ясни визуални изображения с висок контраст.

• Здрава надеждност: Работи безупречно при екстремни температури (-20℃ до 70℃), идеален за индустриални и външни приложения.

• Безпроблемна интеграция: 24-битов паралелен RGB интерфейс и COG опаковка осигуряват компактен, лек дизайн с многостранна съвместимост.

• Енергийна ефективност: Изключително ниска консумация на енергия с оптимизирана 18-LED подсветка (120mA общ ток).

• Стабилна гъвкавост на захранването: Поддържа широки диапазони на напрежение (цифров: 2,8–3,3 V, аналогов: 9,4–9,8 V, порт: ±5,4–19 V) за стабилна работа при тежки условия.

технически Спецификации

 Подробности

Приложения и индустриални решения

Инженерите и екипите за доставки избират този 9.0" TN TFT LCD модул, когато трябва да решат специфични предизвикателства при приложение:

• Индустриални контролни панели:Нуждаете се от дисплей, който работи постоянно в неклиматизирани фабрични среди? Широката работна температура от -20°C до 70°C и структурата COG (Chip-on-Glass) осигуряват стабилна работа 24/7 за фабрична автоматизация и HMI системи.

• MМедицински устройства за наблюдение:Загрижени сте за ограниченията на мощността и пространството в преносимото клинично оборудване? Оптимизираната 18-LED подсветка (120 mA общ ток) значително удължава живота на батерията за ръчни медицински инструменти, без да прави компромис с яснотата на текста на дисплея.
• Интелигентни домашни интерфейси и IoT:Търсите компактен дисплей с тънък профил, който опростява хардуерното оформление? Стандартният 24-битов паралелен RGB интерфейс и лекият дизайн позволяват безпроблемна интеграция в интелигентни уреди, системи за контрол на достъп и интеркоми за сигурност, ускорявайки времето ви за пускане на пазара.
• Вътрешни сервизни терминали и вендинг:Търсите високопроизводителен, но бюджетен дисплей за търговия на дребно на закрито? Яркостта от 120cd/m² и рентабилната WVGA TN технология осигуряват ясна видимост с висок контраст за павилиони за билети на закрито, автомати за продажба и настолни тестови инструменти.

Следпродажбена поддръжка и техническо обслужване

Tianfu Display стои зад всеки 9,0" TN TFT LCD модул с цялостна инженерна поддръжка и първокласни следпродажбени услуги. Ние не доставяме само компоненти на дисплея — гарантираме, че вашата хардуерна интеграция ще успее от етапа на прототипа до масовото производство.

Гаранционно покритие и гаранция за качество

• 12-месечна стандартна гаранция:Напълно покрива производствени дефекти, повреди в подсветката и аномалии на дисплея при нормални работни условия.
• Опции за разширена гаранция:Предлага се за обемни поръчки на едро или критични промишлени приложения — свържете се с нашия технически екип за продажби за персонализирани планове за покритие.

B2B инженерни услуги и услуги за персонализиране

1. FPC и персонализиране на интерфейса:Дължината, формата и дефинициите на щифтовете на гъвкавите печатни платки (FPC) могат да бъдат персонализирани така, че да отговарят на вашия дизайн на корпуса.
2. Подсветка и настройка на яркостта:Поддържа надстройки с висока яркост (до 1000 /cd/m2) за изисквания за четливост на открито или персонализирана продължителност на живота на LED.
3. Интегриране на сензорен панел:Безпроблемно съвместим с мултитъч решения за резистивен сензорен панел (RTP) или прожектиран капацитивен сензорен панел (PCAP).

Техническа поддръжка и инженерна помощ

1. Инженерингова консултация преди продажба:Нашите инженери преглеждат вашите изисквания за приложение, работна среда и съвместимост на интерфейса преди доставката на мостра.
2. Поддръжка на фърмуер и драйвери:Осигурете инициализиращ код, времеви параметри и интерфейсна документация за 24-битова RGB интеграция — намалявайки вашия цикъл на разработка.
3. Поддръжка за персонализиране:За модификации на Backlight, FPC, TP или COG нашият екип управлява целия процес на инженерна промяна от прототип до масово производство.
4. Поддръжка на място:За стратегически партньори и големи клиенти е налична техническа помощ на място за критични фази на интеграция.

Процес на обслужване — от интегриране до производство

Вярваме в доверието, основано на данни. За всяка производствена партида ние предоставяме:

1. Доклади за входящ контрол на качеството (IQC):Записи за проверка на суровини за стъкло, IC, подсветка и FPC компоненти.
2. Данни за контрол на качеството на процеса (PQC):Проследяване на добива в реално време, инспекция на линията на залепване и дневници за изпитване на стареене.
3. Доклади за изходящ контрол на качеството (OQC):Записи от окончателни инспекции, включително равномерност на яркостта, цветова гама и целостта на интерфейсния сигнал.
4. Проследимост на партидата:Всеки модул може да бъде проследен до дата на производство, номер на партида и ключови параметри на процеса — което позволява бърз анализ на първопричината, ако възникнат проблеми.

Често задавани въпроси — Често задавани въпроси след продажбата

• Въпрос 1: Какво е типичното време за гаранционна подмяна?

◦ A:За потвърдени производствени дефекти или несъответствия на качеството в рамките на 12-месечния гаранционен период, резервните модули се обработват бързо. Стандартните складови артикули обикновено се изпращат в рамките на 48 часа, за да се сведе до минимум времето за престой в производството ви.

•Q2: Предоставяте ли инженерна поддръжка за проблеми с интеграцията?

◦ A:Да, предоставя се абсолютна поддръжка за хардуерна и софтуерна интеграция. Нашите инженери по научноизследователска и развойна дейност ви помагат с кодове за инициализация, настройки на 24-битови RGB/TTL времеви параметри, отстраняване на грешки в интерфейса и проверки на механичното прилягане по време на вашата фаза на проектиране.

• В3: Мога ли да получа отчети за анализ на неизправностите за върнатите модули?

◦ A:да За проблеми с качеството на партидите или връщания от критични промишлени приложения, нашата QA лаборатория извършва задълбочен анализ на първопричината на ниво компонент и доставя официален доклад за анализ на повреда (8D формат на отчет) в рамките на 3-5 работни дни.

• Q4: Какво ще стане, ако имам нужда от поддръжка след гаранционния период?

◦ A:Предлагаме постоянни платени ремонтни услуги и технически консултации за следгаранционни модули с дълъг жизнен цикъл. За да подкрепим дългосрочни индустриални проекти, ние гарантираме стабилна наличност на наследени компоненти и резервни части за най-малко 5+ години.
