3,5-индустриален стандартен TN TFT LCD екранен модул

Tianfu, китайски LCD производител, специализиран във висококачествени, рентабилни и адаптивни дисплеи, предлага 3,5' индустриален стандартен TN TFT LCD екранен модул. Проектиран за тежки среди, този модул разполага с разделителна способност 320 × RGB × 240, 16,7 милиона цвята и HX8238D драйвер IC, поддържащ гъвкави интерфейси (24-битов RGB, сериен RGB, CCIR601/656) за безпроблемна интеграция в индустриални системи. Основните спецификации включват температурна адаптивност от индустриален клас (-20°C ~ +70°C работа, -30°C ~ +80°C съхранение), 6-LED подсветка, 350:1 контрастно съотношение и компактни размери (76,90×63,9×3,26 mm).

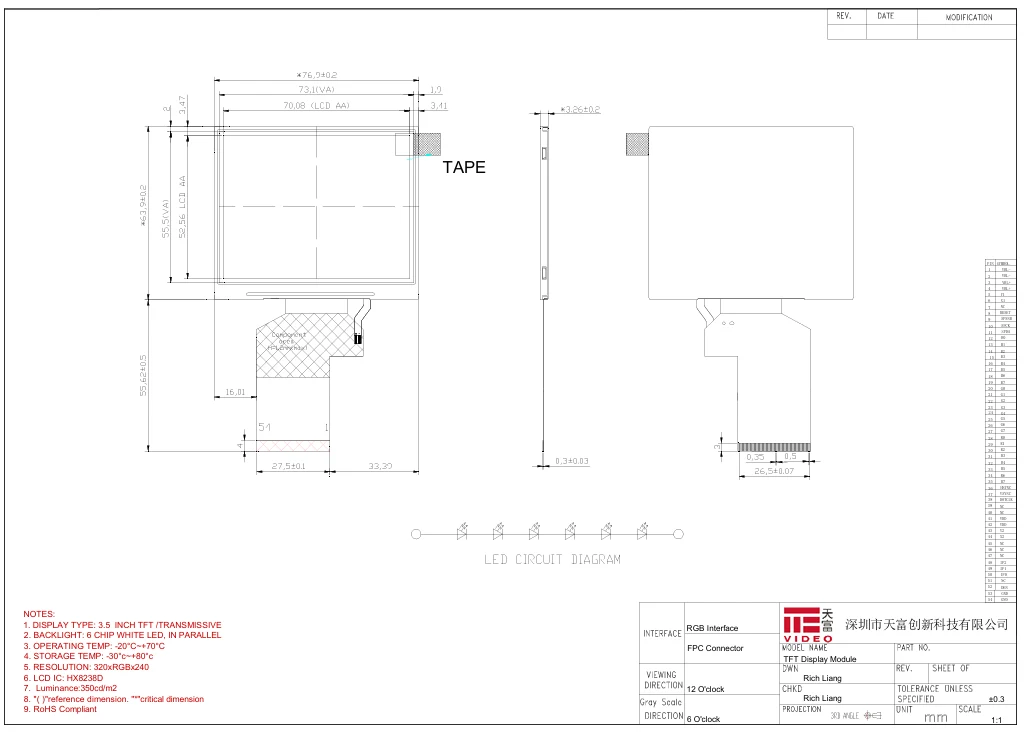

Спецификация

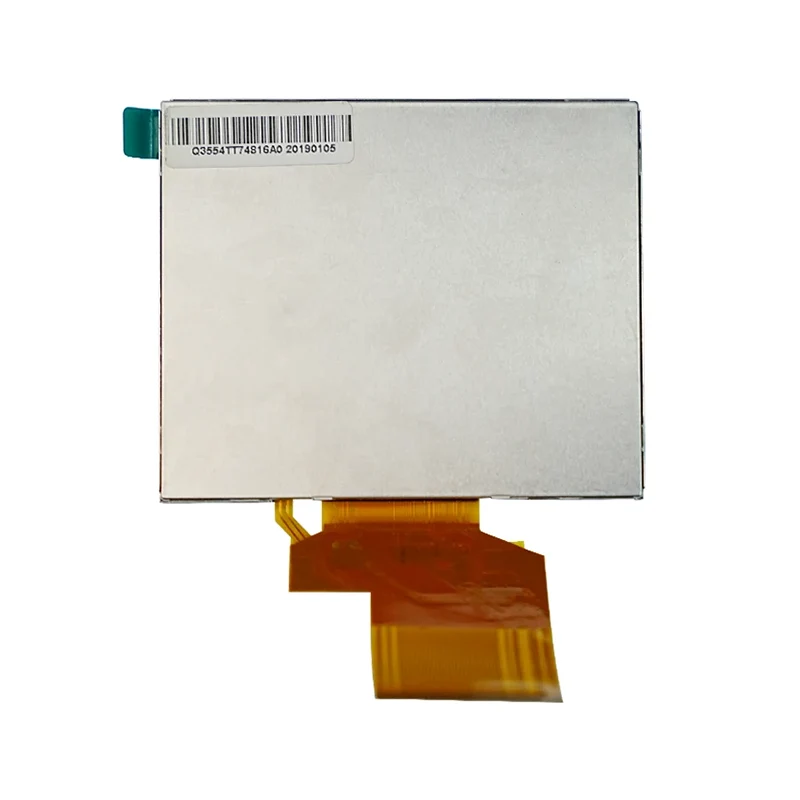

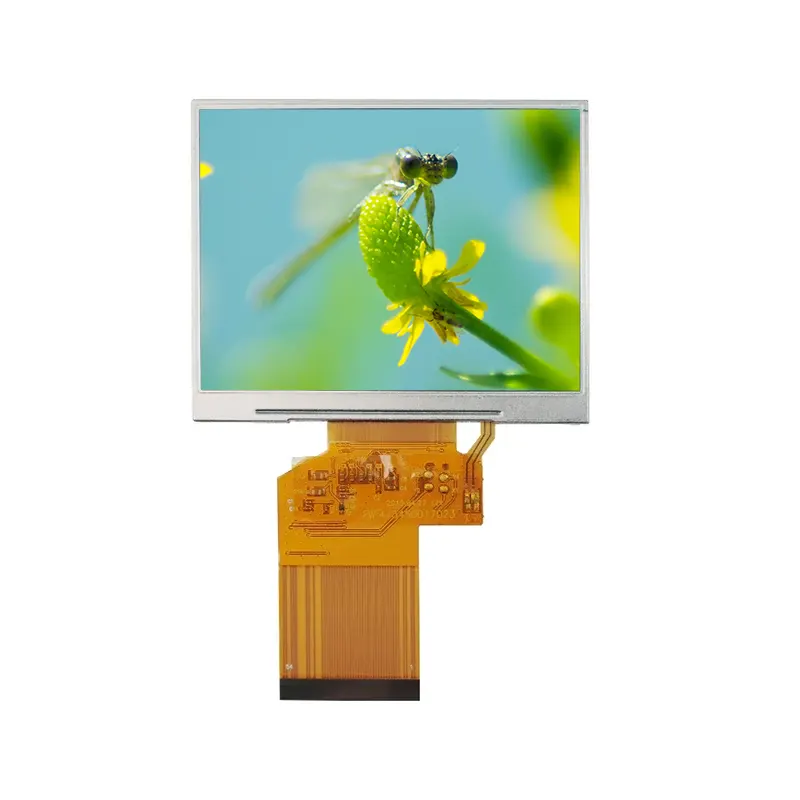

Подробности за модула на 3,5-инчовия TFT LCD екран Tianfu

Независимо дали се използва в интерфейс човек-машина (HMI), измервателни уреди за показване на състоянието, екрани на преносими устройства или терминали за възпроизвеждане на мултимедия, модулът с 3,5-индустриален стандарт TN TFT LCD екран предоставя ясни, стабилни и надеждни решения за показване.

1. Индустриален контрол и автоматизация

· PLC контролни панели и интерфейси човек-машина (HMI)

· Ръчни тестови инструменти (мултиметри, осцилоскопи)

· Панели за управление на индустриални роботи/автоматизация

· Устройства за дистанционно управление (кранове, строителни машини)

· Преносими терминали за събиране и проверка на данни

2.  Умен дом и интернет на нещата (IoT)

· Интелигентни домашни контролни панели/Екрани за централно управление

· Интелигентни стенни превключватели

· Панели за управление на домакински уреди (климатици, перални машини, интелигентни врати за хладилници/ледогенератори, съдомиялни машини, фурни, парни фурни, комбинации за пране/сушене с предно зареждане, интелигентни климатици/системи за управление на свеж въздух, интелигентни бойлери)

3. Потребителска електроника и търговско оборудване

· Преносими игрови конзоли, цифрови фоторамки, преносими DVD плейъри, екрани с Bluetooth високоговорители/радио, POS терминали, терминали за поръчки, машини за отчитане на работното време, електронни речници, машини за ранно обучение/устройства за обучение, електронни клавиатури, търговски ръчни терминали (терминали за поръчки, скенери за баркод)

Защо над 200 клиента продължават да ни избират?

Основни предимства

• Мултиинтерфейсен дизайн за висока съвместимост

Поддържа паралелен RGB, сериен RGB и CCIR656/601 едновременно, позволявайки гъвкаво адаптиране към различни основни схеми за управление и намалявайки разходите за хардуерна настройка на клиентите.

• Индустриална адаптивност към околната среда

Може да се похвали с работен температурен диапазон от -10°C ~ +60°C и е преминал множество тестове за надеждност, включително съхранение при висока и ниска температура, температурни цикли, вибрации и ESD, което го прави подходящ за тежки среди.

• Оптимизирано оптично и сензорно изживяване

Приема матово фолио, устойчиво на пръстени на Нютон, за да елиминира интерферентните ивици и да осигури плавно докосване; твърдостта на повърхността е ≥ 3H за устойчивост на надраскване, идеална за сценарии на работа с висока честота.

• Прецизна механична структура и лесен за сглобяване дизайн

Осигурява множество набори от ключови размери, включително AA, OD, VA и гумена рамка, улеснявайки отварянето на структурни отвори и дизайна на ламиниране на клиентите и намалявайки трудността при сглобяване.

• Широко захранващо напрежение и ниска консумация на енергия

Разполага с широк диапазон на входно напрежение от 2,6 V–3,6 V, с ниска чувствителност към колебания на захранването, подходящ за захранвани от батерии или индустриални захранващи среди.

Вашият доверен LCD партньор с 16 години специализиран опит --- Tianfu

Когато сравнявате множество доставчици, извън параметрите и цените, бихме искали да предадем нашата уникална стойност като малък и среден производител с над 16 години опит в производството на течнокристални дисплеи. Избирането на нас означава, че получавате повече от модул за дисплей – вие печелите стабилен, надежден и високоотзивчив дългосрочен партньор.

✅ Познаваме продуктите си и което е по-важно, разбираме нуждите ви

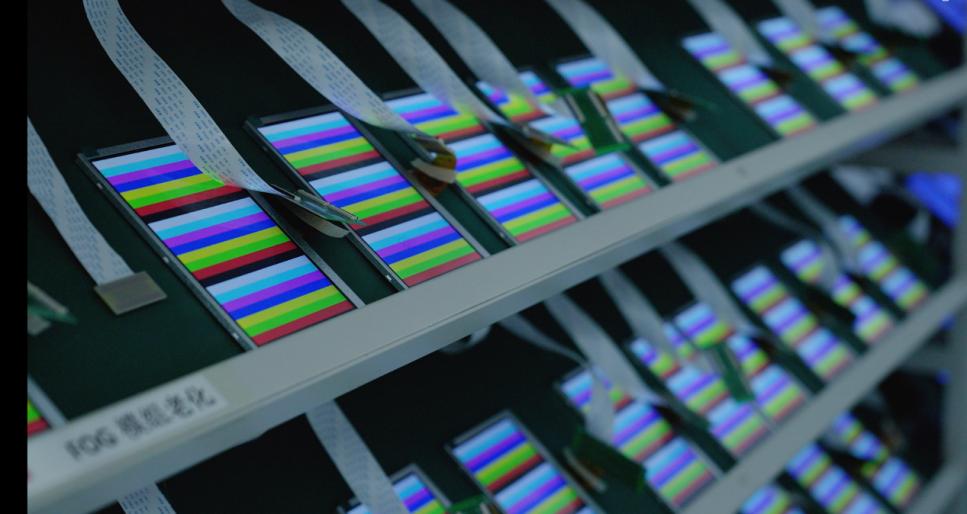

· Доказани производствени процеси: 16 години натрупан опит ни дадоха задълбочено овладяване на приложението на класически драйверни интегрални схеми като HX8238D. От COG залепване и ITO филмово ламиниране до тестове за стареене и 100% инспекция, ние сме установили зрели и стабилни производствени работни процеси, като гарантираме, че всеки модул, който получавате, осигурява постоянна производителност, надеждност и издръжливост.

· Дизайн, насочен към точката на болка: Съвместимостта с много интерфейси на модула (RGB/CCIR) и толерантността към широка температура от промишлен клас са резултат от оптимизации на дизайна, базирани на обширни отзиви от клиенти. Ние разбираме, че клиентите на малки и средни партиди се нуждаят от "универсален" и здрав дисплей, който да отговори на разнообразните изисквания на множество проекти.

✅ Нашият умерен мащаб означава по-голям фокус и гъвкавост

· Бързо реагиране и комуникация: Няма тромави процедури, типични за големите предприятия. Вашите технически запитвания, потвърждения на спецификациите или заявки за модификация ще бъдат директно обработвани от опитни инженери или ръководители на проекти, като времето за реакция се измерва в часове, а не в дни.

· Гъвкава поддръжка за персонализиране: Независимо дали имате нужда от корекции на дължината на FPC, pinout на интерфейса, яркостта на подсветката или адаптиране на малки партиди на специфични кодове за инициализация на фърмуера, ние имаме способността за бързи инженерни реакции. Вашата поръчка от 500 единици се третира със същия приоритет като ключови акаунти.

· Стойност, ориентирана към фокуса: Ние сме специализирани в производството на малки до средни по размер TFT и сензорни екрани, като всички подобрения на процеса и мерки за контрол на качеството са съсредоточени върху този основен бизнес. Това, което получавате, е резултатът от екип, посветен на фокусирана област на експертиза.

✅ Ние ценим нашата репутация, осигурявайки контролирано качество и стабилни доставки

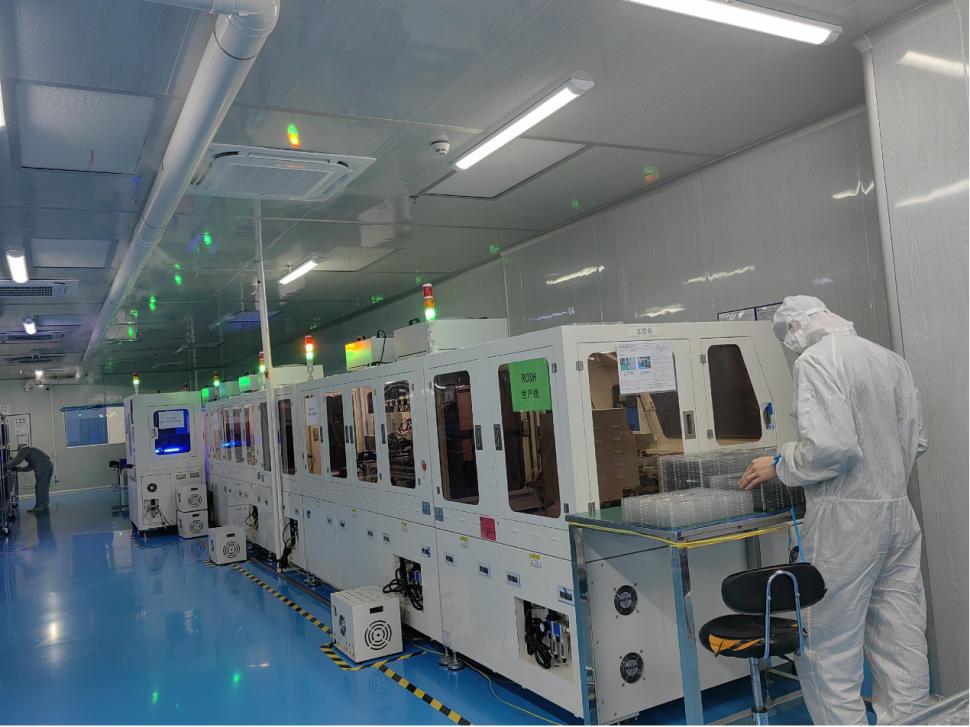

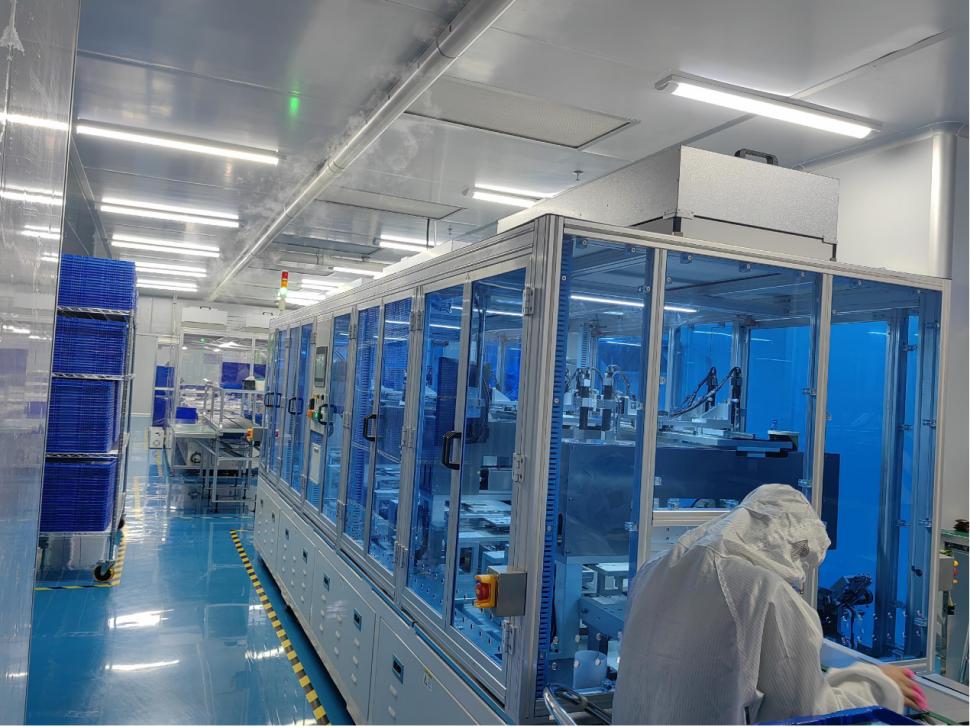

· Вътрешно управление на пълен цикъл: От доставка на материали и поставяне на SMT до сглобяване и тестване на модули, всички критични процеси се извършват в нашите собствени съоръжения. Това гарантира пълна проследимост и контрол на качеството, елиминирайки рисковете от колебания в качеството, причинени от аутсорсинг.

· Дългосрочен ангажимент за доставки: Ние напълно осъзнаваме важността на жизнения цикъл на продукта за вашите проекти. За класически компоненти като HX8238D ние създадохме сигурна система за инвентаризация и можем да осигурим гарантирано непрекъснато снабдяване, поддържайки вашите дългосрочни производствени нужди без притеснения.

· Прозрачно сътрудничество: Щастливи сме да предоставим подробни таблици с данни, доклади от тестове и дори представяне на процеси. Вярваме, че само когато клиентите вземат информирани решения за покупка, могат да бъдат изградени дългосрочни партньорства.

✅ Пълна предпродажбена и следпродажбена поддръжка

· Готова за използване поддръжка за разработка: Всеки модул идва с ясни дефиниции на интерфейса, валидирани кодове на драйвери (съвместими с общите MCU платформи) и схематични препратки, което значително намалява времето за отстраняване на грешки на вашите инженери.

· Помощ при внедряване на производството: Ако използвате нашите модули за първи път, ние можем да предоставим насоки за запояване, предпазни мерки при сглобяване и просто функционално тестване, което ви помага да постигнете гладко масово производство.

· Надеждно осигуряване на качеството: Всички модули преминават 100% електрически тестове и проверки за надеждност при вземане на проби преди изпращане и са подкрепени от 12-месечна гаранция за качество.

В обобщение, да изберете нас означава да изберете надежден партньор, който предлага:

Продукти, усъвършенствани от 16 години опит в индустрията + Гъвкава реакция към вашите нужди за персонализиране като малко и средно предприятие + Строг контрол на качеството, сякаш защитаваме нашата собствена марка.

Ние може да не сме най-големият доставчик на пазара, но се ангажираме да бъдем този, който ви разбира най-добре и ви осигурява най-голямото спокойствие.

ЧЗВ

Q1: Този екран поддържа ли сензорна функционалност?

Да, този модул интегрира резистивен сензорен екран (ITO филм), който поддържа едноточково докосване. Той разполага със стандартен 4-жилен резистивен интерфейс и изисква външен чип за сензорно управление или MCU с вграден ADC.

Q2: Можете ли да предоставите версия с капацитивен допир?

Текущата стандартна версия идва с резистивно докосване. За капацитивно докосване (поддържащо многоточково докосване), моля свържете се с нас за персонализиране.

В3: Каква е разликата между CCIR656 и CCIR601 в интерфейса? Как да избера?

CCIR656 е вграден формат на синхронизиращ сигнал (често използван за цифрови видео потоци), докато CCIR601 е отделен формат на синхронизиращ сигнал. Ако вашият процесор извежда стандартни ITU-R BT.656/BT.601 видео сигнали (напр. определени мултимедийни процесори), директната връзка е възможна. Ако не сте сигурни, моля, предоставете вашия основен контролен модел и ние ще ви помогнем с избора.

Q4: Може ли работният температурен диапазон от -10°C ~ +60°C да бъде разширен до по-широк диапазон?

Стандартният продукт има този температурен диапазон. За индустриални широкотемпературни изисквания като -30°C ~ +80°C може да се обсъди персонализиране, което обикновено включва корекции на течнокристални материали и производствени процеси.

В5: Налични ли са съвпадащи драйверни платки или адаптерни платки?

Ние можем да предоставим RGB адаптерни платки и сензорни адаптерни платки (включително сензорни интегрални схеми), за да опростим дизайна на вашата верига. Моля, консултирайте се с нашия екип по продажбите за подробности.

Свързани с производството и употребата

В6: Какво е нивото на ESD защита на модула?

Модулът е преминал ESD тестове на ±8kV (въздушен разряд) / ±4kV (контактен разряд), отговаряйки на изискванията за общи индустриални среди. Препоръчва се да се вземат подходящи мерки за заземяване и изолация при проектирането на корпуса на продукта.

Въпрос 7: Време за реакция от 15 ms ще причини ли замъгляване при движение?

15 ms е типичното време за реакция от сиво към сиво, което е достатъчно за повечето сценарии като промишлен контрол, измервателни уреди и интерактивни интерфейси. За високоскоростно възпроизвеждане на видео (напр. над 30 кадъра в секунда) се препоръчва да се оцени действителната динамична производителност на изображението.

Q8: Как е свързана подсветката на модула?

Самият модул не включва драйверна верига за подсветка, но осигурява изводи за LED подсветка (обикновено +3.3V и GND). Трябва да свържете външен източник на постоянен ток или драйверна верига за подсветка. Токът зависи от последователно-паралелната конфигурация на светодиодите за задно осветяване (типична стойност: приблизително 60-100mA).
