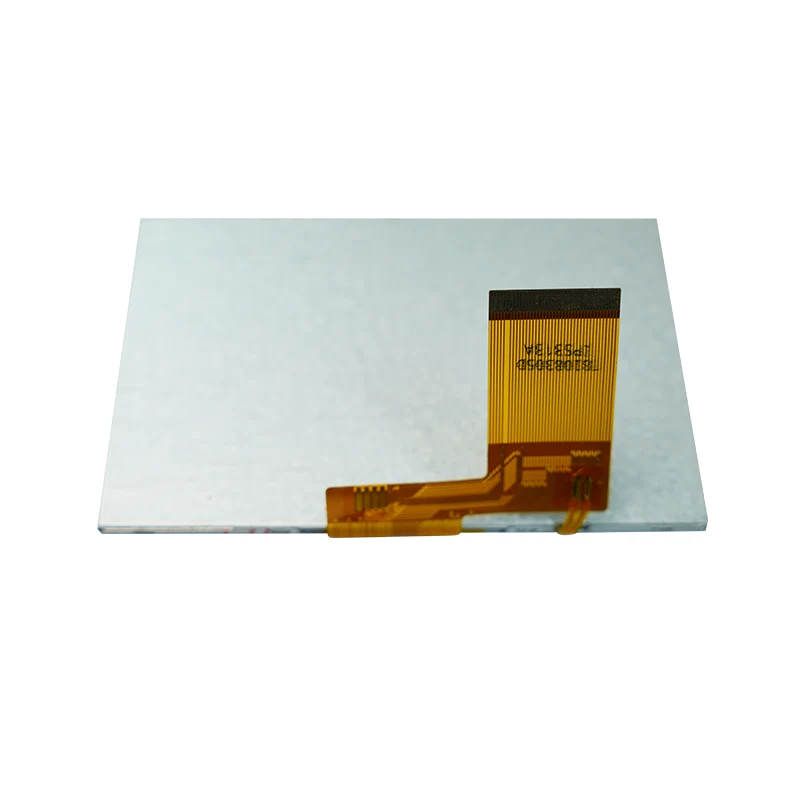

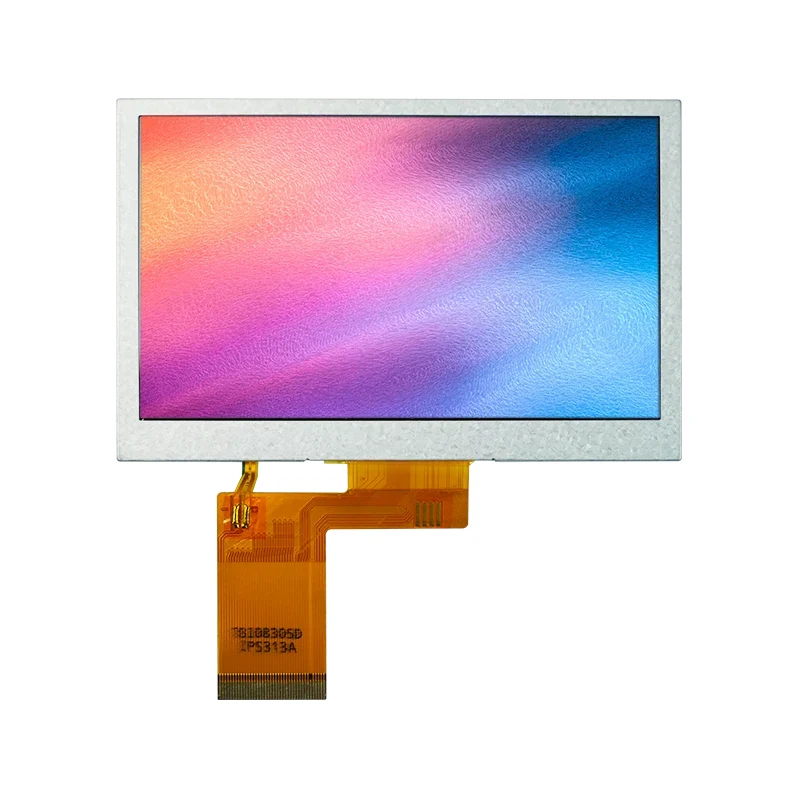

4.3' RGB интерфейс IPS TFT LCD модул на екрана

Основни възможности:

• Показване на динамични изображения, текст и графични потребителски интерфейси (GUI)

• Поддържа разделителна способност 480×272, осигуряваща ясно и четливо съдържание

• Директна връзка към главния контролен чип чрез RGB интерфейс, опростяващ системната интеграция

• Подсветка с висока яркост (типична стойност 620 cd/m²) осигурява видимост в среда със силно осветление

• Дизайнът с ниска мощност удължава живота на батерията на устройството

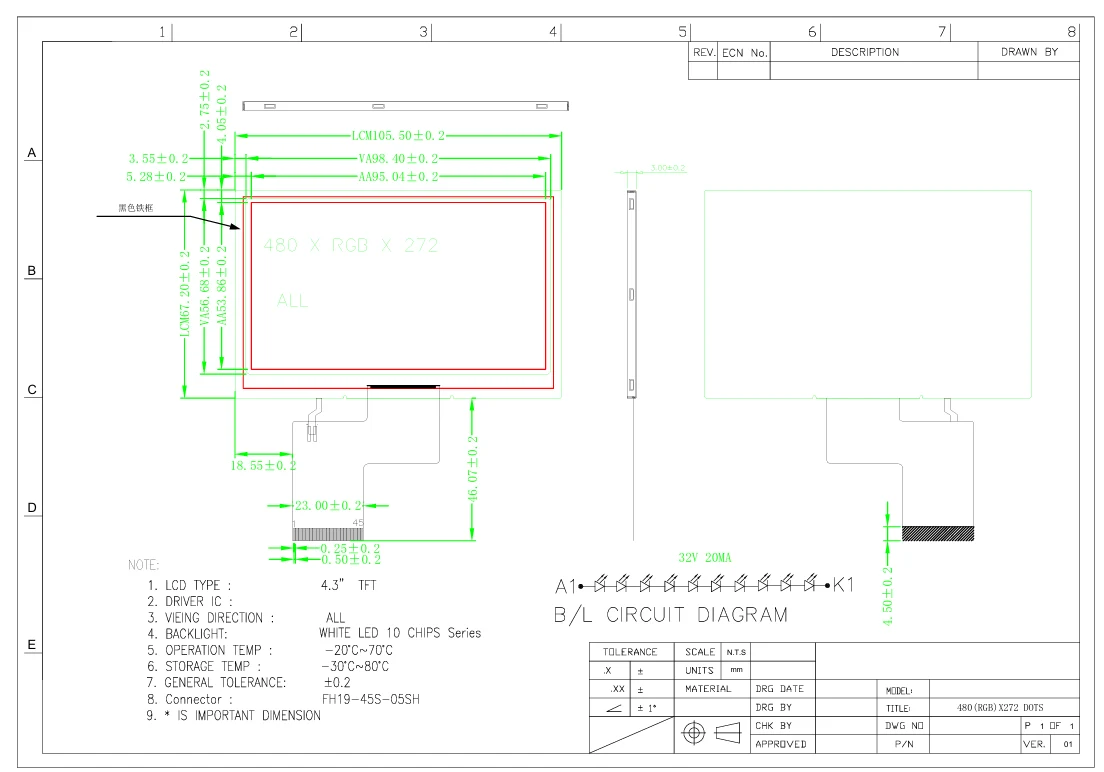

Tianfu Персонализиран 4.3' RGB интерфейс IPS TFT LCD екран Спецификация на модула

Tianfu персонализиран 4.3' RGB интерфейс IPS TFT LCD детайли на модула на екрана

Този 4,3-инчов модул с RGB интерфейс IPS TFT LCD екран се използва широко в множество индустрии поради компактния си размер, висока яркост и здравина.

Ето някои типични сценарии за приложение и примери за случаи:

Индустриална автоматизация и системи за управление

• Корпус: Използва се в терминали за наблюдение на фабрична производствена линия за показване на производствени данни в реално време и състояние на оборудването. При силна околна светлина подсветката с висока яркост гарантира, че операторите могат да четат ясно информацията.

• Предимства: Работа при широка температура (-10°C~60°C) е подходяща за работна среда; бързо време за реакция (40ms) поддържа динамични актуализации.

Медицинско оборудване

• Калъф: Интегриран в преносими медицински диагностични инструменти като глюкомери или електрокардиографи (ЕКГ) за показване на данни за пациента и графични резултати.

• Предимства: Високото контрастно съотношение (1000:1) подобрява яснотата на изображението, за да помогне на медицинския персонал да прави точни преценки; ниската консумация на енергия удължава времето за работа на устройството.

Потребителска електроника

• Корпус: Прилага се в интелигентни домашни контролни панели за показване на температура, влажност и интерфейси за управление на устройството.

• Предимства: RGB интерфейсът поддържа богати цветове за подобряване на потребителското взаимодействие; малка стъпка на пикселите (0,198 mm) осигурява добро качество на изображението.

Автомобилни и транспортни системи

• Кутия: Използва се в информационно-развлекателните системи на автомобила или дисплеите на задните седалки за представяне на навигационно и медийно съдържание.

• Предимства: Устойчив на вибрации дизайн (базиран на здрава TFT структура) поема вибрациите на превозното средство; обикновено черният режим намалява отблясъците в тъмна среда.

Вградено развитие и образование

• Кутия: Използва се от студенти и инженери за създаване на прототипи, като интерфейси за управление на роботи или дисплеи на IoT устройства.

• Предимства: Опростен интерфейс (CLK, HSYNC и т.н.) за лесно свързване към общи микроконтролери (напр. STM32, Raspberry Pi).

• Разширени приложения: POS терминали, дисплеи за наблюдение на сигурността, интелигентни приборни панели и др.

Събрахме обратна връзка от потребители производители в различни индустрии, за да оценим изчерпателно действителната производителност на този дисплейен модул. Моля, обърнете внимание, че опитът се основава на спецификации и типични приложения и може да варира в зависимост от конкретната среда на използване.

Визуално представяне

• Яркост и четливост: Потребителите съобщават, че подсветката от 620 cd/m² е достатъчно ярка за външни или ярко осветени вътрешни среди, като осигурява ясна видимост на съдържанието. Типичното контрастно съотношение от 1000:1 задълбочава черното и изсветлява бялото, подобрявайки цялостното визуално изживяване.

• Цветова ефективност: С цветова гама, покриваща 40%~50% (CIE1931), възпроизвеждането на цветовете е реалистично, което го прави подходящо за показване на диаграми и изображения. Цветовата гама обаче може да бъде ограничена за професионални приложения за графичен дизайн.

• Време за реакция: Типичното време за реакция от 40 ms е достатъчно за повечето статично и динамично съдържание. Въпреки че може да възникне леко замъгляване на движението по време на бързо възпроизвеждане на видео, той е много подходящ за сценарии за промишлен контрол и не-високоскоростни игри.

Интеграция и лесна употреба

• Съвместимост на интерфейса: 24-битовият RGB интерфейс се поддържа широко, като потребителите съобщават за проста интеграция с ARM Cortex-M серия или Linux системи. Контролните сигнали (като DEN, DISP) опростяват конфигурацията на синхронизирането.

• Управление на захранването: Широкият обхват на входното напрежение (VCC 2,65~3,3V) позволява гъвкаво захранване, намалявайки необходимостта от външно регулиране. Измерената консумация на енергия е относително ниска, което допринася за енергийната ефективност.

• Размер и монтаж: Компактният 4,3-инчов дизайн се вписва добре в устройства с ограничено пространство. Активната площ на дисплея от 95,04 mm × 53,86 mm оптимизира съотношението екран към тяло.

Адаптивност към околната среда

• Температурна производителност: Работи стабилно в диапазона от -10°C~60°C и потребителите потвърждават, че няма аномалии на дисплея, когато се използва в оборудване на открито. Температурният диапазон на съхранение от -20°C~70°C осигурява безопасност по време на транспортиране и съхранение.

• Издръжливост: TFT панелът и SC7283 драйвер IC осигуряват надеждна работа, без докладвани повреди в индустриални вибрационни среди.

• Резюме на отзивите на клиентите: "Този дисплей предлага висока стойност за парите, достатъчна яркост и проста интеграция. Той идеално отговаря на изискванията ни за нашия проект за дисплей в автомобила. Времето за реакция е приемливо и отговорът на следпродажбеното обслужване също е бърз."
