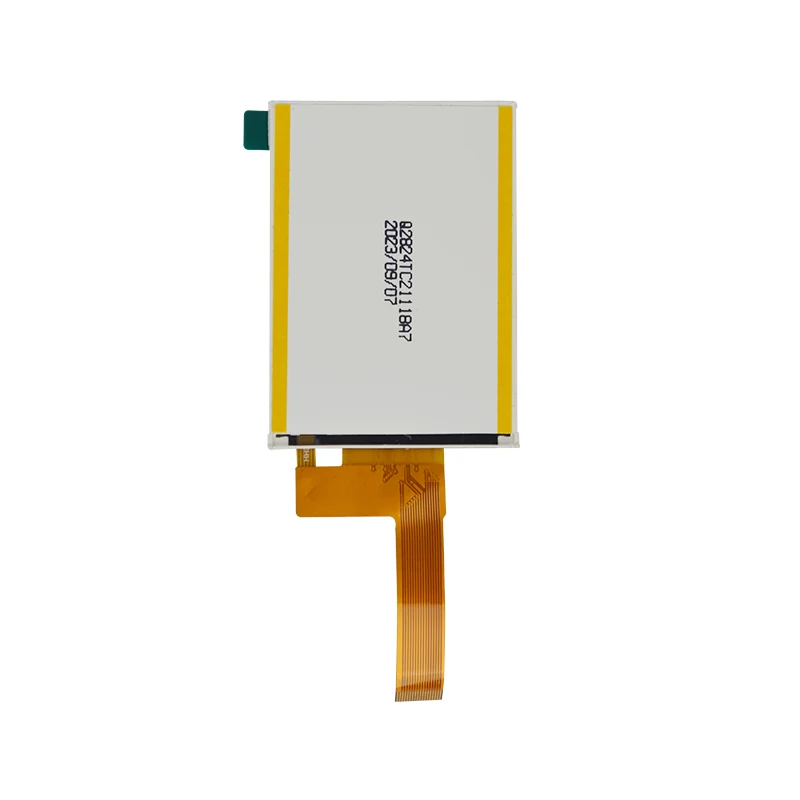

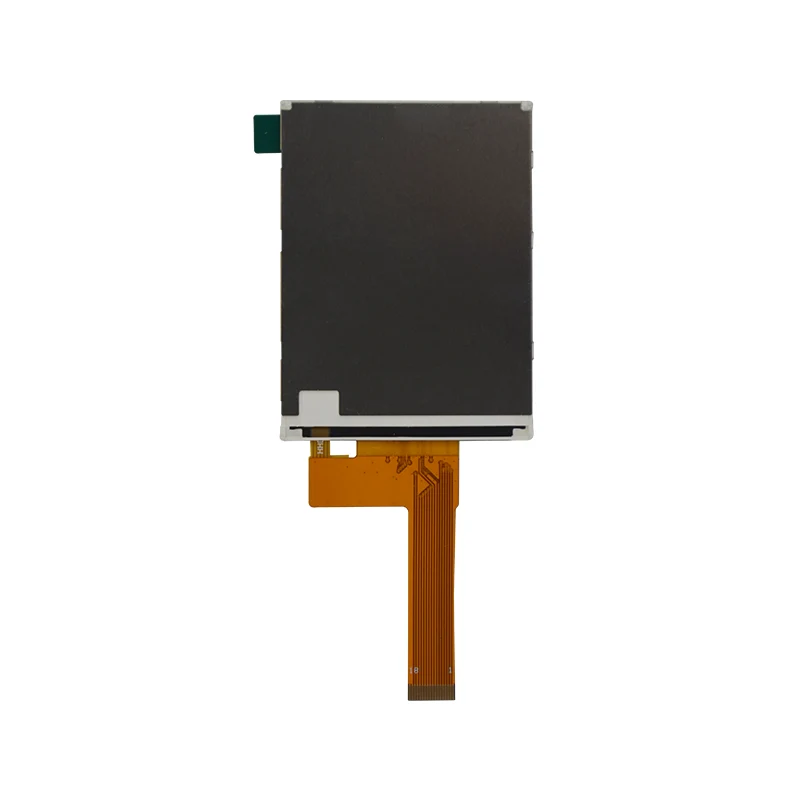

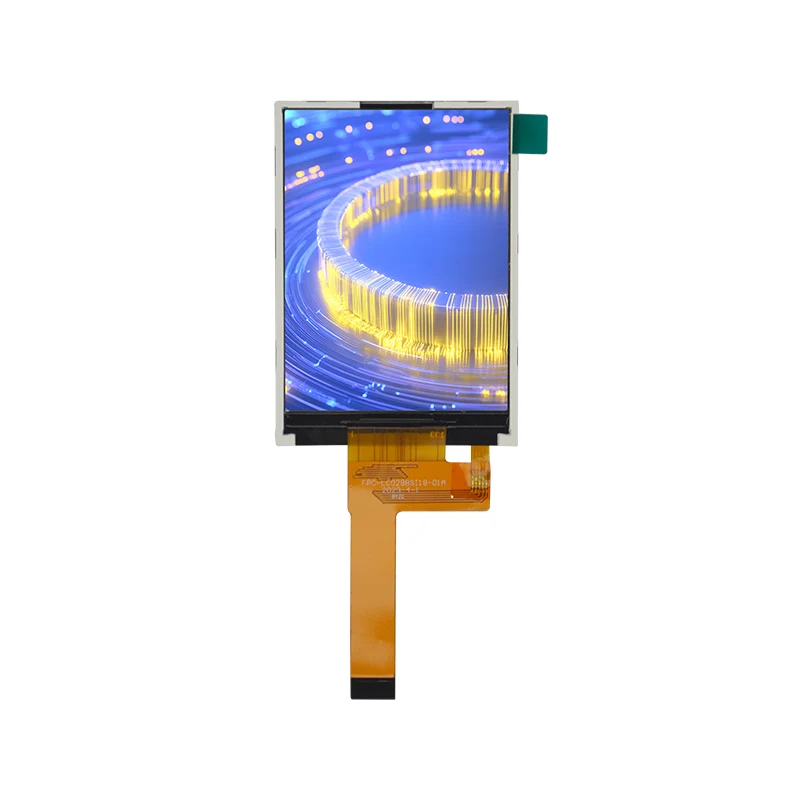

2.7 '300 NIT стандартен IPS TFT LCD екранна модул

Тип модул

2.7 "TFT/16M цвят

Резолюция

960 × 240 пиксела (графична точка-матрица)

Интерфейс

SPI & RGB

Режим на показване

Трансмисивен TFT

Подсветка

Бял светодиод (успоредно)

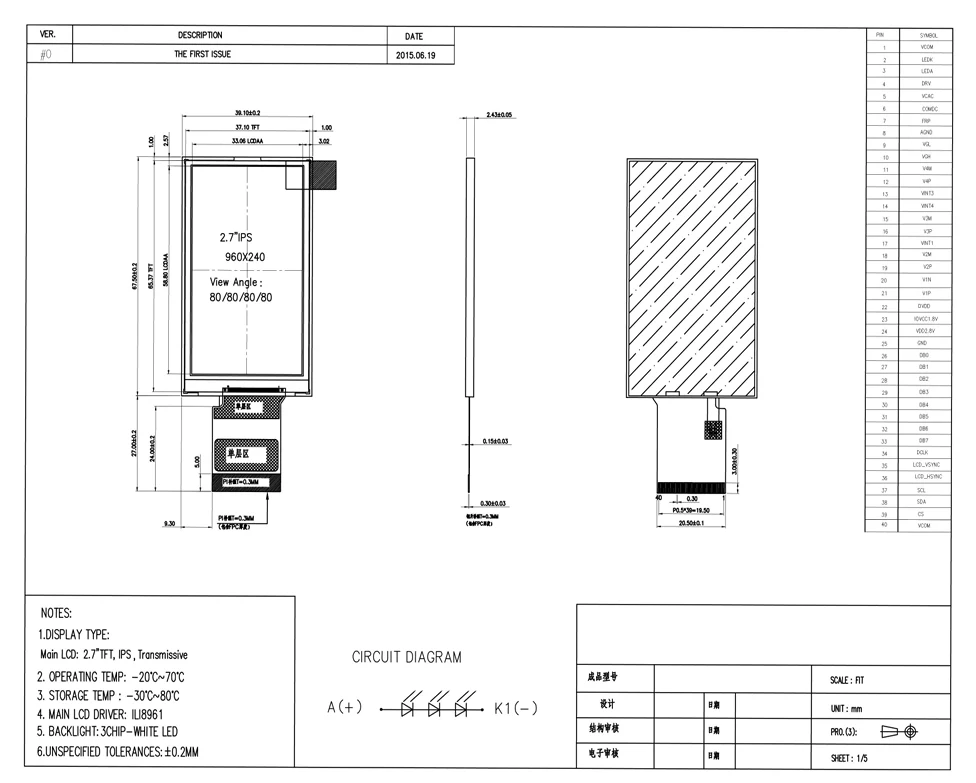

Механични размери

39.1 (w) × 67.5 (h) × 2.4 (t) mm (изключен FPC)

Активна зона

33.06 (w) × 58,80 (h) mm

Пикселна стъпка

0,18375 (w) × 0,13775 (h) mm

Електрически спецификации

· Логическо напрежение (VDD): 3.0–3.6V (Typ. 3.3V)

· Входно напрежение (VIH): 0,8 × IOVCC до IOVCC

· Входно напрежение (VIL): -0.3V до 0,2 × IOVCC

· Текущо потребление: 8ma (typ.)

Спецификации на подсветката

· Напрежение: 8.7–10.2V

· Ток: 15–25ma

· Работна температура: -20 ° C до +70 ° C

· Температура за съхранение: -30 ° C до +80 ° C

Характеристики на времето

· Честота на CLKIN: 13.5–30MHz (Typ. 27MHz)

· HSD Период: 1024–1907 цикли на Clkin

· Вертикална синхронизация: 242.5–450.5h (NTSC/PAL)

Стандартни продукти

Персонализирани продукти

Количество на поръчка

Срок на доставка

Тип персонализиране

Срок на доставка

1-30 бр

Незабавно

Общи

5-8 седмици

31-100 бр

1 седмица

FPC

4 седмици

101-500 бр

1-2 седмици

CTP

6 седмици

501-1000 бр

2-5 седмици

B/l

6 седмици

1001-5000 бр

4-5 седмици

Борда на водача

8 седмици

5000+ бр

5-7 седмици

LCD панел

16 седмици
