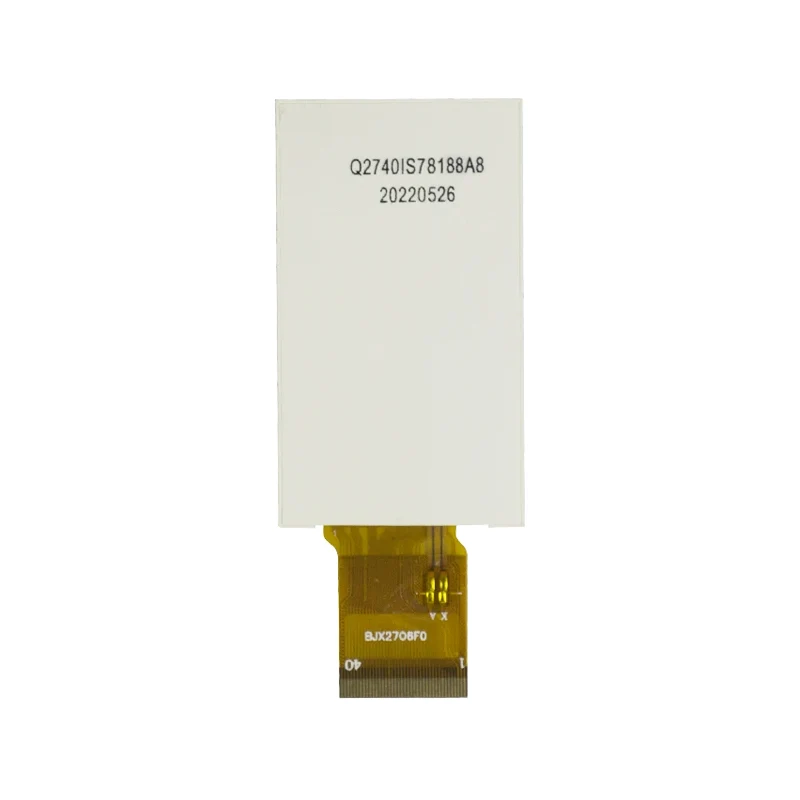

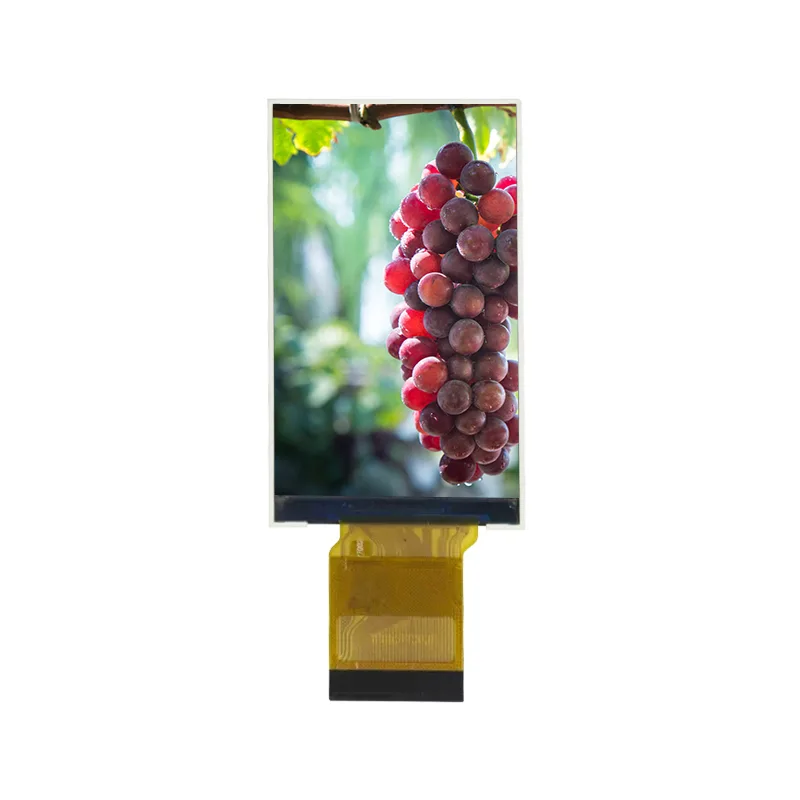

3.92 'IPS с висока яркост TFT LCD екранна модул

Общи спецификации

Тип модул

3.92-инчов TFT (A-Si)

-

-

Разделителна способност на дисплея

320 × 320 пиксела

-

-

Тип интерфейс

MCU/SPI

-

-

Дълбочина на цвета

16.7m цветове

-

-

Драйвер IC

ST7796

-

-

Механични размери

76.72 × 74.86 × 2,1 mm

-

-

Активна зона

71.13 × 69.82 mm

-

-

Работна температура

-20 ° C до +70 ° C ℃

-

-

Температура на съхранение

-30 ° C до +80 ° C.

-

-

Електрически спецификации

Параметър

Мин

Typ

Макс

Напрежение на системата (VDD)

2.5 v

2.8 v

3.6 v

TFT порта на напрежението (VGH)

10 v

12 v

14 v

TFT Gate Off напрежение (VGL)

-14 v

-12 v

-10 v

Тестове за надеждност

Тестов елемент

Условия

Съхранение с висока температура

80 ° C, 240 часа

Съхранение с ниска температура

-30 ° C, 240 часа

Висока температура и влажност (оперативна)

60 ° C, 90% RH, 240 часа

Стандартни продукти

Персонализирани продукти

Количество на поръчка

Срок на доставка

Тип персонализиране

Срок на доставка

1-30 бр

Незабавно

B/l & fpc & tp

в рамките на 5 седмици

31-100 бр

1 седмица

B/l & fpc & tp

в рамките на 5 седмици

101-500 бр

в рамките на 2 седмици

B/l & fpc & tp

в рамките на 5 седмици

501-1000 бр

в рамките на 3 седмици

B/l & fpc & tp

 в рамките на 5 седмици

1001-5000 бр

в рамките на 3 седмици

BL & FPC & TP

в рамките на 6 седмици

5000+ бр

в рамките на 4 седмици

BL & FPC & TP

в рамките на 6 седмици
