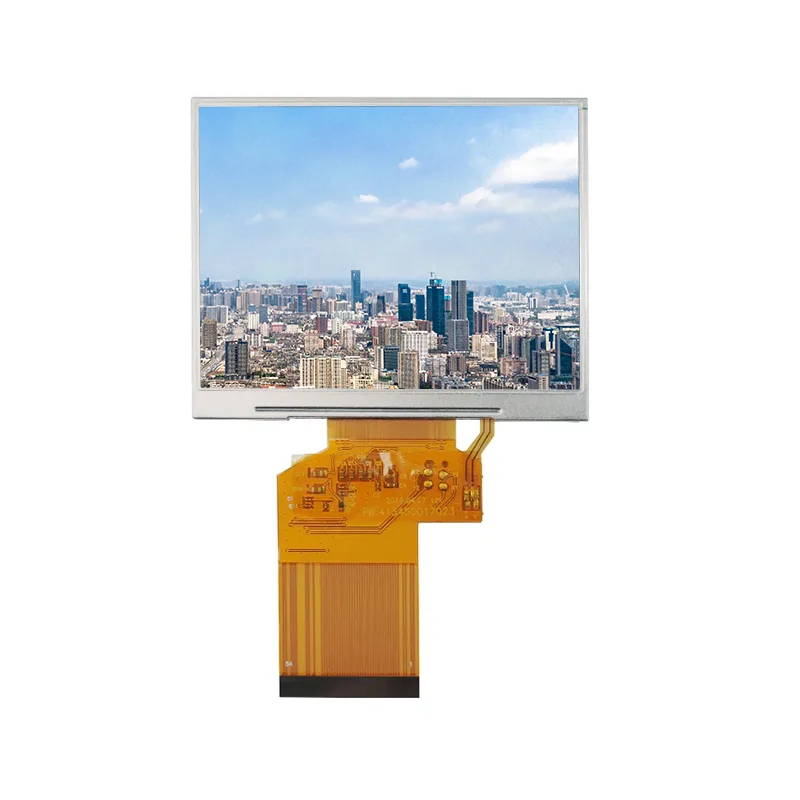

3.5 'IPS IPS IPS TFT LCD екранна модул

Прецизно инженерно 3,5 'индустриално управление IPS TFT LCD екранна модул. Разполага с 320 × RGB × 240 разделителна способност, ултра тънки зони (0,3 ± 0,03 мм) и ± 0,2 мм точност на размера. Оптимизиран за посока на безплатно гледане със строги характеристики на подравняване на стъкло-bl. 3.5 'IPS IPS IPS TFT LCD екранният модул е идеален за интеграция на дисплей с висока точност.

Изпратете запитване

Описание на продукта

Подкрепяйки дребни пробни поръчки и персонализирани дизайни на фърмуер/интерфейс, China TFT LCD Display Module Manufact, Tianfu осигурява безпроблемна интеграция в интелигентни контроли/преносими инструменти, подкрепени от 12-месечна гаранция.

На склад характеристики

1. Висока прецизна конструкция

Строгите размерени допустими отклонения в рамките на ± 0,2 мм гарантират надеждно приспособяване и интеграция на надеждни компоненти.

2. Оптимизиран 3,5 "дисплей

3.5 'IPS IPS IPS TFT LCD екранна модул разполага с 320 × RGB × 240 LCD панел за резолюция за ясна визуална производителност.

3. Нарушени зони за дизайн

Критичните области постигат забележително тънки профили до 0,3 ± 0,03 мм.

4. Инженерно гледане и сглобяване

3.5 'IPS IPS IPS TFT LCD екранна модул позволява безплатно посока на гледане и включва прецизни характеристики на подравняване от стъкло към Blu-Blu (0,59mm/1.35mm).

Спецификация

Тип модул	3.5-инчов TFT
Резолюция	320 × RGB × 240
Интерфейс	24-битов RGB / сериен RGB / CCIR656 / CCIR601
Филм (ITO филм)	Матов анти-нютонен пръстен, с дебелина 0,188 мм, устойчивост на листа: 350 ~ 500 Ω
Драйвер IC	HX8238D
Механични размери	76,90 × 63,9 × 3,26 мм
Активна зона	70.08 × 52.56 mm
Работна температура	-10 ° C ~ +60 ° C.
Температура на съхранение	-20 ° C ~ +70 ° C.
Повърхностна твърдост	≥ 3h
Време за реакция	≤ 15 ms
Съпротивление на веригата (x)	150 - 550 Ω (страна на филма)
Съпротивление на веригата (Y)	450 - 1100 Ω (стъклена страна)
Ключови размери	AA (активна зона): 55.20 x 96.65 mm OD (контур): 66.80 x 105.40 mm Лепило VA (зона за гледане): 57,9 x 99,4 mm Лепило OD (контур): 66.40 x 105.00 mm
Захранване	3.3V (2.6–3.6V range)
Съответствие на околната среда	ROHS съвместим
Тестове за надеждност	• Съхранение с висока температура: 80 ° C/96h • Ниско темпо на съхранение: -30 ° C/96h • Термично колоездене: -30 ° C↔+80 ° C • ESD: ± 8kV въздух /± 4kV контакт • Вибрация: 10–150Hz, 100m/s²

Подробности

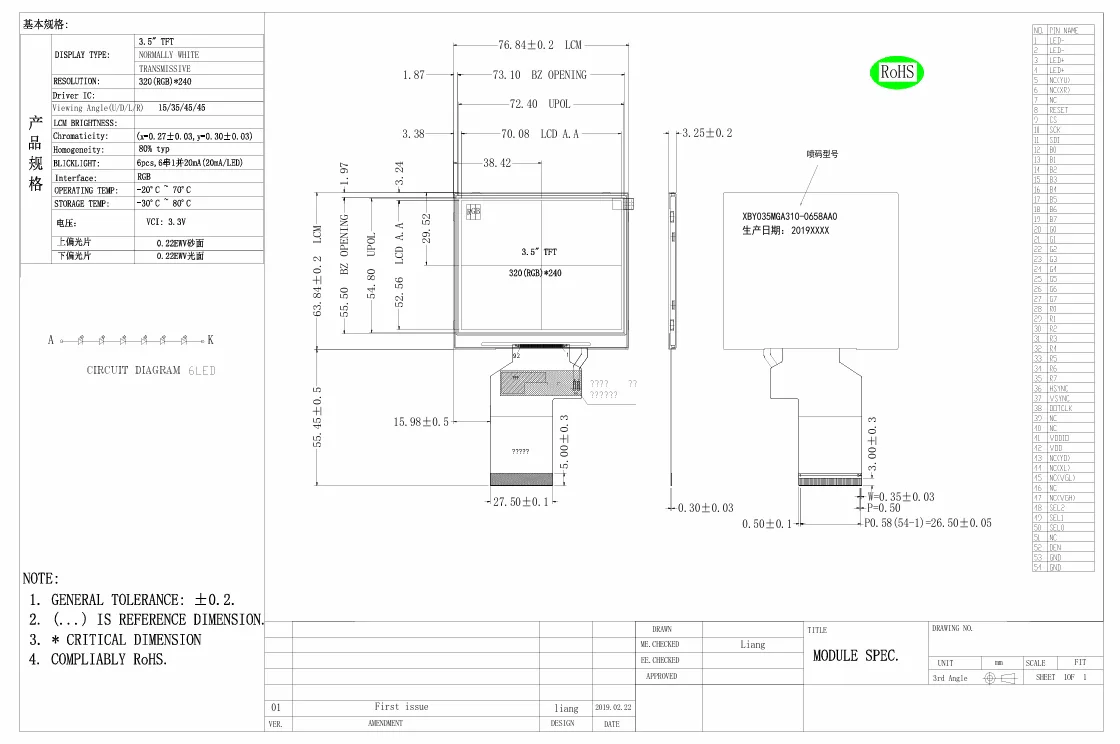

3.5' Industrial Control IPS TFT LCD Screen Module

Приложение

Водещо време на Тианфу

Стандартни продукти		Персонализирани продукти
Количество на поръчка	Срок на доставка	Тип персонализиране	Срок на доставка
1-30 бр	Незабавно	B/l & fpc & tp	в рамките на 5 седмици
31-100 бр	1 седмица	B/l & fpc & tp	в рамките на 5 седмици
101-500 бр	в рамките на 2 седмици	B/l & fpc & tp	в рамките на 5 седмици
501-1000 бр	в рамките на 3 седмици	B/l & fpc & tp	в рамките на 5 седмици
1001-5000 бр	в рамките на 3 седмици	BL & FPC & TP	в рамките на 6 седмици
5000+ бр	в рамките на 4 седмици	BL & FPC & TP	в рамките на 6 седмици

Горещи маркери: 3.5 'IPS IPS IPS TFT LCD модул
