9.0' HMI квадратен TFT LCD дисплей модул

Tianfu предлага здрав 9.0' HMI Square TFT LCD дисплей модул с 24-битов RGB интерфейс и COG технология. Създаден за индустриална/медицинска автоматизация, той поддържа потребителски FPC, работи от -20°C до 70°C и е подкрепен от надеждна 12-месечна гаранция.

Изпратете запитване

Описание на продукта

Основни характеристики и предимства

🔍Яснота с висока разделителна способност

9,0-инчов TFT-LCD с 800×480 пиксела с RGB ивици и посока на гледане на 6 часа за остра, широкоъгълна видимост.

🔌 Стабилна интеграция

24-битов паралелен RGB интерфейс осигурява безпроблемна съвместимост с индустриални и потребителски системи.

⚡ Изключително ниско

Дизайн на захранването Работи ефективно при 2,8–3,3 V (цифрово) и 9,4–9,8 V (аналогово), идеално за енергочувствителни приложения.

🌡️Изключителна издръжливост

Издържа на работа от -20 ℃ до 70 ℃ и разполага с 20 000 часа LED подсветка (18 LED, 120 mA) за тежки среди.

🎯Прецизно инженерство

Технологията COG и оптимизираното VCOM напрежение минимизират трептенията, осигурявайки висок контраст и стабилна производителност.

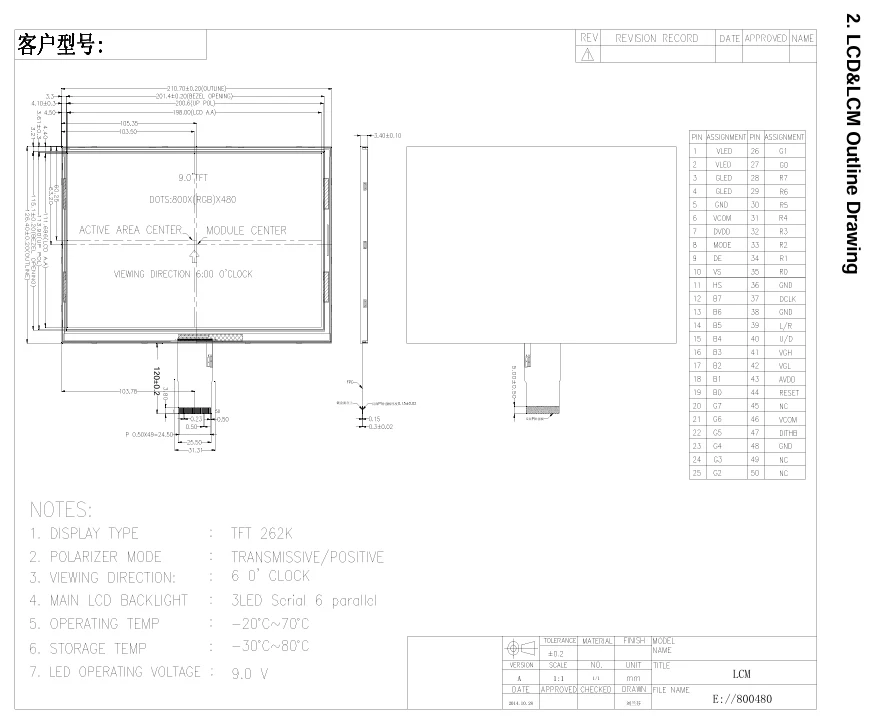

Спецификация на Tianfu персонализиран 9.0' HMI квадратен TFT LCD дисплей модул

Основни спецификации
Размер на дисплея	9,0-инчов a-Si TFT-LCD (трансмисивен)
Резолюция	800 (RGB) × 480 пиксела (RGB-лента)
Режим на показване	Нормално бяло TN, 6 часа Посока на гледане
Интерфейс	24-битов паралелен RGB (MPU интерфейс)
Захранващо напрежение	Цифрово: 2,8–3,3 V (DVDD) Аналогово: 9,4–9,8 V (AVDD) Напрежение на вратата: VGH=17–19 V, VGL=-6.6~-5.4 V
Подсветка	Бял светодиод × 18 (общ ток: 120 mA)

Абсолютни максимални оценки
Работна температура	-20.0℃ ~ 70.0℃
Температура на съхранение	-30.0℃ ~ 80.0℃

Електрически характеристики
Цифрово захранващо напрежение (DVDD)	3,0 V (мин.) / 3,3 V (тип.) / 3,6 V (макс.)
Аналогово захранващо напрежение (AVDD)	9,4 V (мин.) / 9,6 V (тип.) / 9,8 V (макс.)
Напрежение на вратата (VGH)	17 V (мин.) / 18 V (тип.) / 19 V (макс.)
Изключено напрежение на вратата (VGL)	-6,6 V (мин.) / -6 V (тип.) / -5,4 V (макс.)
Общ управляващ електроден сигнал (VCOM)	3,7 V (тип.)

Спецификации на подсветката
LED предно напрежение	9,0 V (тип.) / 9,9 V (макс.)
Живот на светодиодите	20 000 Hr
LED яркост	≥3000 cd/m²
LCM осветеност	120 cd/m²

Времеви параметри (хоризонтално)
DCLK честота	33,3 MHz (тип.) / 50 MHz (макс.)
Хоризонтална област на показване	800 DCLK
HS ширина на импулса	1 DCLK (мин.) / 48 DCLK (тип.)
HS задна веранда	88 DCLK
HS предна веранда	40 DCLK

Подробности

Сертификати и осигуряване на качеството

Tianfu Display се ангажира да доставя надеждни, висококачествени дисплейни модули. Нашите производствени процеси са подкрепени от международно признати сертификати и строги системи за контрол на качеството.

Сертифициране по ISO 9001:2015:Стандартизиран работен процес за управление на качеството, осигуряващ непрекъсната оптимизация на производителността.
Глобално съответствие:100% RoHS & REACH съвместими суровини, безопасни за директен внос в европейските и северноамериканските пазари.
100% инспекция с два входа:Всеки TFT модул се подлага на пълно автоматизирано изпитване за електрическа, оптична еднородност и екологично тестване преди безопасното опаковане.
Партидни регистрационни файлове за надеждност: Задължителни температурни цикли, устойчивост на влага и тестове за ускорено стареене на подсветката, извършени на всяка производствена партида.
Пълна проследимост на партидата:Сериализирано проследяване на единици, съпоставено с индивидуални производствени дати, химически партиди и записи от лабораторни тестове.

Защо да изберете Tianfu? — Конкурентни предимства

Характеристика	Tianfu 9.0" HMI квадратен модул	Типична алтернатива
Работна температура	-20℃ ~ 70℃ (широк диапазон)	0℃ ~ 50℃ (ограничено)
Живот на подсветката	20 000 часа	10 000–15 000 часа
Контрол на трептене	Оптимизиран VCOM + COG дизайн за минимално трептене	Основна компенсация, забележимо трептене при ниска яркост
Поддръжка за персонализиране	FPC, B/L, TP, модификации на фърмуера с бърз обрат	Твърди MOQ, дълги срокове за изпълнение
Сертификати за качество	ISO 9001, RoHS, REACH, пълна проследимост	Често ограничена документация
Гаранция и поддръжка	12 месеца гаранция, инженерна поддръжка, 24 часа реакция	Стандартно 3–6 месеца, ограничена техническа помощ
Поръчки за проби и малки партиди	Приема се (1-30 бр. незабавна наличност)	Изисква се високо MOQ
