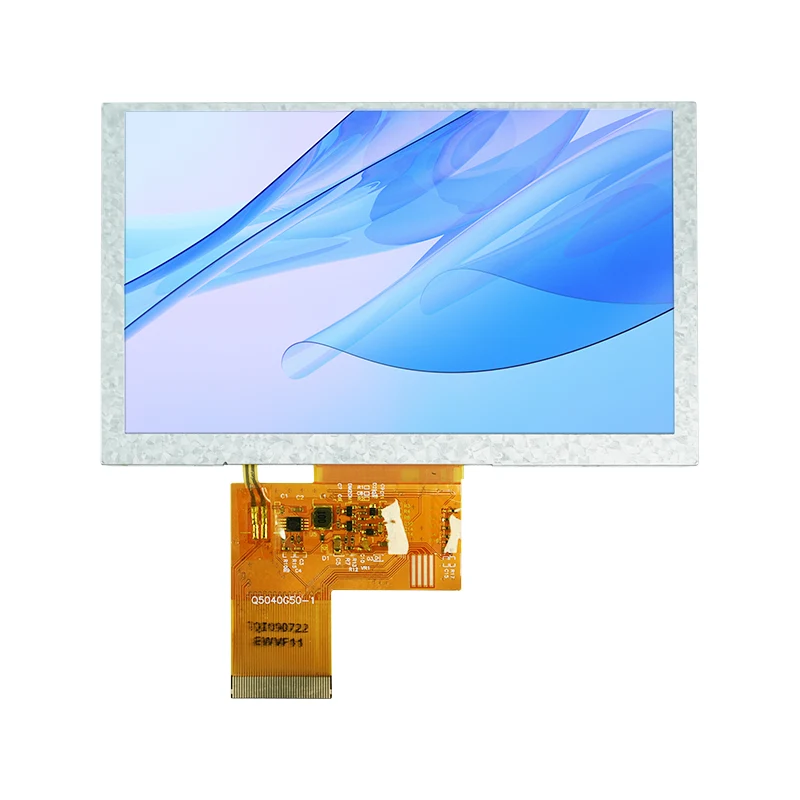

Интелигентен TFT LCD дисплей: Практическо ръководство от избора до внедряването на разработката

При дизайна на вградените системи и взаимодействието човек-машинаИнтелигентен TFT LCD дисплейвече не е просто „компонент на дисплея“ — това е критичен фактор, който определя потребителското изживяване и успеха на продукта. Независимо дали разработвате промишлен HMI, интелигентен домашен контролен панел или ръчно медицинско устройство, навигирането в широкия набор от Smart TFT LCD дисплеи на пазара и правенето на правилния избор, като същевременно се гарантира бързо внедряване, често е по-сложно, отколкото изглежда.

1. Избор: Не гледайте само размера и разделителната способност

Най-често срещаната грешка по време на фазата на подбор е да се спрете на екран с нагласата, че „изглежда добре“. В действителност, основните разлики между интелигентните TFT LCD дисплеи често се крият отвъд спецификациите.

1.1 Тип интерфейс: Първото критично разделение

Типът интерфейс директно определя дали вашият основен контролер може да управлява екрана и колко сложен ще бъде процесът на разработка. Всеки от общите типове интерфейс има свои собствени подходящи приложения:

Специална забележка: Ако вашият основен контролер е MCU като STM32F103, който няма вграден RGB контролер, директното избиране на екран с RGB интерфейс ще бъде изключително трудно. Ще ви е необходим допълнителен мостов чип (като SSD1963) или алтернативно, превключете към SPI или екран с паралелен интерфейс.

1.2 Разделителна способност и съответствие на размера

По-високата резолюция не винаги е по-добра. В ограниченото пространство свят на вградените системи, по-високата разделителна способност означава по-голямо използване на паметта на кадровия буфер, по-висока консумация на енергия и по-висока цена. Основно правило е:

За показване на прости икони или текст (напр. панели на уреди): 240x240 или 320x320 е достатъчно
За стандартни интерфейси човек-машина (напр. ръчни терминали): 480x480 или 800x480
За приложения, изискващи ясни диаграми или изображения: 720x720 или повече

Квадратните TFT стават все по-разпространени в интелигентните носими устройства и индустриалните инструменти. Общите спецификации включват 1,3-инча (240x240), 3,4-инча (480x480) и 4,0-инча (720x720).

1.3 Адаптивност към околната среда: на закрито, на открито или екстремни условия?

Много проекти работят добре със стандартни екрани по време на фазата на прототипиране, но срещат проблеми, след като бъдат внедрени на място. Три основни параметъра заслужават специално внимание:

• Яркост: 300–400 нита е достатъчно за използване на закрито; приложенията на полу-открито изискват 500–800 нита; пълната употреба на открито под пряка слънчева светлина изисква 1000 нита или повече за четливост

• Работна температура: Търговски клас: 0°C до 50°C; промишлен клас: -20°C до 70°C; автомобилни или екстремни среди изискват -30°C до 85°C или по-широки

• Ъгъл на гледане: За сценарии, при които няколко души гледат екрана или когато устройството е инсталирано под ъгъл, се предпочитат IPS екрани с пълен зрителен ъгъл; TN екраните са по-евтини, но показват значително изместване на цвета при широки ъгли

1.4 Сензорен панел и повърхностна обработка

Ако вашият продукт изисква сензорна функционалност, освен избора между резистивен и капацитивен тип, има няколко лесно пренебрегвани подробности:

Метод на ламиниране: Оптичното свързване осигурява по-добра яснота и намалено отражение в сравнение с ламинирането с въздушна междина, но е на по-висока цена
Повърхностно покритие: Покрития против отблясъци (AG), антирефлексни (AR) и анти-пръстови отпечатъци (AF) — за външни или устройства с висока яркост се препоръчва комбинация AG+AR

Персонализиране на покривно стъкло: Независимо дали са необходими заоблени ъгли, копринени лога, дупки или други естетически модификации

2. Хардуер и драйвер: избягване на клопка

След като екранът е избран, хардуерният дизайн и разработката на драйвери въвеждат друг набор от потенциални клопки.

2.1 FPC кабел и връзка

FPC кабелът е причината за 80% от проблемите на екрана. Винаги отключвайте ключалката на конектора, преди да поставите или извадите кабела — насилственото му дърпане може да повреди златните контакти. Никога не включвайте и не изключвайте FPC, докато системата е включена, тъй като остатъчен ток може да изгори интерфейса.

Когато персонализирате FPC, обърнете внимание на:

Дали последователността на изводите и нивата на напрежение са съвместими с вашата дънна платка
Независимо дали е необходимо огъване, разширяване или фрезоване около други компоненти
Дали дължината на FPC съответства на дизайна на механичния корпус

2.2 Захранване и подсветка

TFT-LCD обикновено изискват множество шини за напрежение: VDD (3,3 V логика), VGH (положително отклонение), VGL (отрицателно отклонение) и други. Ненормалното захранване е причина номер едно за изкривяване на цветовете и трептене на екрана. Типичен диагностичен подход е да се провери дали напрежението на VCOM се отклонява от спецификацията на листа с данни (например надвишаването на 3,8 V често води до осезаемо трептене).

За задвижване на фоново осветление се препоръчва решение с постоянен ток с PWM затъмняване. Ако честотата на ШИМ падне под 150Hz, човешкото око може да възприеме трептене; препоръчително е да повишите честотата над 200Hz.

2.3 Драйвер IC и графична библиотека

Общите интегрални схеми на TFT драйвери включват ILI9341, ST7789 и ST7735. Сред тях ILI9341 предлага най-изобилната документация и най-простата реализация на драйвера, което го прави подходящ за приложения с резолюция 240x320.

За графичните библиотеки LVGL и TouchGFX са основните избори във вграденото пространство. LVGL е с отворен код и поддържа множество платформи, докато TouchGFX е дълбоко оптимизиран за STM32 микроконтролери.

3. Специална опция: UART интелигентни серийни екрани

Ако вашият екип не иска да инвестира значително време в разработката на графични драйвери или ако основният ви контролер има ограничени ресурси, UART серийният екран е опция, която си струва да обмислите.

Такива екрани включват вграден MCU (напр. ATmega328PB) и могат да се управляват просто чрез изпращане на команди през серийния порт, заемайки само TX и RX щифтовете.

UART екраните на пазара обикновено попадат в две категории:

Първият предлага изключително висока ефективност на разработка — можете дори да симулирате потребителския интерфейс на компютър, преди да го пуснете на екрана. Последният предоставя повече възможности за контрол на ниско ниво.

4. Бърз справочник за диагностика на общи грешки

И накрая, ето контролен списък с бързи справки за отстраняване на проблеми с високочестотни полета - може просто да спаси положението:

Симптом	Приоритетно направление за разследване
Бърз екран, няма дисплей	Проверете дали FPC кабелът е разхлабен или окислен (80% от случаите); проверете настройките за разделителна способност / честота на опресняване
Изкривяване на цвета, вертикални ивици, трептене	Проверете за необичайни захранващи напрежения (VGL/VGH/VCOM); проверете дали честотата на затъмняване на PWM е твърде ниска
Затъмнено изображение или подсветката не работи	Проверете за остарели светодиоди за подсветка; проверете действителното изходно напрежение на захранващия адаптер
Коригирани тъмни/бели петна по екрана	Физическа повреда или компресия от задната страна (необратима — изисква подмяна)

Изборът и разработката на TFT LCD е в основата си компромис между цена, производителност, цикъл на разработка и надеждност. Няма „най-добър“ екран — само „най-подходящото“ решение. Надявам се това ръководство да ви помогне да избегнете ненужни отклонения в началото на вашия проект, позволявайки ви да съсредоточите повече усилия върху създаването на наистина диференцирано продуктово изживяване.
